| eCl@ss |
| eCl@ss 4.0 |
27210902 |
| eCl@ss 4.1 |
27210902 |
| eCl@ss 5.0 |
27210902 |
| eCl@ss 5.1 |
27210902 |
| eCl@ss 6.0 |
27210902 |
| eCl@ss 7.0 |
27210902 |
| eCl@ss 8.0 |
27210902 |
| eCl@ss 9.0 |
27210902 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 3.0 |
EC002048 |
| ETIM 4.0 |
EC002048 |
| ETIM 5.0 |
EC002048 |
| ETIM 6.0 |
EC002048 |
| UNSPSC |
| UNSPSC 11 |
39121006 |
| UNSPSC 12.01 |
39121006 |
| UNSPSC 13.2 |
39121032 |
| UNSPSC 6.01 |
30211501 |
| UNSPSC 7.0901 |
39121019 |
| Входные данные |
| Номинальная частота: Стандартный преобразователь |
50 Гц ... 60 Гц |
| Номинальный вторичный ток Isn |
5 A AC |
| Номинальный длительный ток термической стойкости |
Id= 1,2 * In |
| Номинальный первичный ток Ipn |
0 A ... 100 A |
| Входные данные измерительного преобразователя |
| Номинальная мощность |
1,5 ВА |
| Общие сведения |

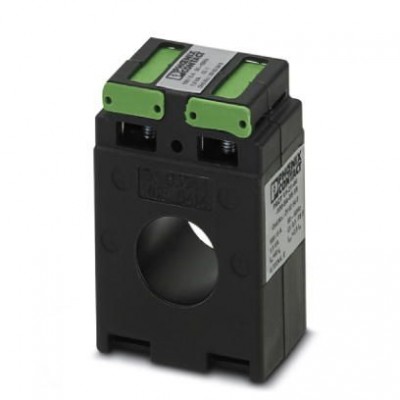

| Вид преобразователя |
Трубчатый преобразователь |
| Допускает официальную поверку |
нет |
| Класс |
0,5 |
| Стандарты / нормативные документы |
МЭК 60044-1 |
| Окружающие условия |
| Температура окружающей среды (хранение/транспорт) |
-25 °C ... 40 °C |
| Размеры |
| Высота |
66 мм |
| Высота при альтернативном монтаже |
66 мм |
| Глубина |
44 мм |
| Глубина при альтернативном монтаже |
30 мм |
| Круглый проводник первичной цепи (диаметр) |
21 мм |
| Ширина при альтернативном монтаже |
44 мм |
| Технические данные |
| Температура окружающей среды (при эксплуатации) |
-25 °C ... 40 °C |
| Ширина |
30 мм |
| Цифровые входы |
| Количество входов |
1 |
| Габариты и материалы |
| Материал корпуса |
Армированный стекловолокном полиамид (PA) |
| Дополнительные особенности |
| Цвет |
черный |
| Монтажные характеристики |
| Тип подключения |
Винтовые зажимы |
| Электротехнические характеристики |
| Класс точности |
0,5 |
