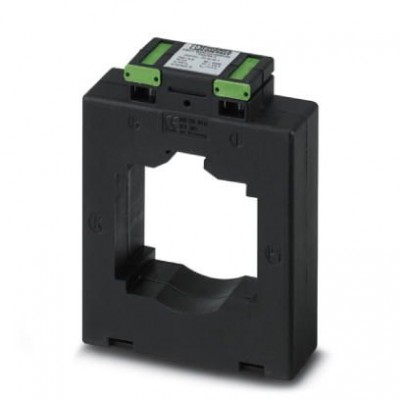

Трансформатор тока - PACT MCR-V2-6040- 96- 750-5A-1 - 2276201
Описание
Шинный трансформатор, первичный ток 750 А АС; вторичный ток 5 А АС; класс точности 1; номинальная мощность 10 ВА.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210902 |
| eCl@ss 4.1 | 27210902 |
| eCl@ss 5.0 | 27210902 |
| eCl@ss 5.1 | 27210902 |
| eCl@ss 6.0 | 27210902 |
| eCl@ss 7.0 | 27210902 |
| eCl@ss 8.0 | 27210902 |
| eCl@ss 9.0 | 27210902 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет<br/>Информация об опасных веществах приведена в декларации производителя во вкладке «Загрузки» |
| ETIM | |
| ETIM 3.0 | EC002048 |
| ETIM 4.0 | EC002048 |
| ETIM 5.0 | EC002048 |
| ETIM 6.0 | EC002048 |
| UNSPSC | |
| UNSPSC 11 | 39121006 |
| UNSPSC 12.01 | 39121006 |
| UNSPSC 13.2 | 39121032 |
| UNSPSC 6.01 | 30211501 |
| UNSPSC 7.0901 | 39121019 |
| Входные данные | |
| Коэффициент ограничения максимального тока | FS 5 |
| Номинальная частота: прошедший поверку преобразователь | 50 Гц |
| Номинальная частота: Стандартный преобразователь | 50 Гц ... 60 Гц |
| Номинальный вторичный ток Isn | 5 A AC |
| Номинальный длительный ток термической стойкости | I<sub>d</sub>= 1,2 * I<sub>n</sub> |
| Номинальный импульсный ток | I<sub>dyn</sub>= 2,5 * I<sub>th</sub> |
| Номинальный первичный ток Ipn | 0 A ... 750 A |
| Номинальный ток термической стойкости | I<sub>th</sub>= 60 * I<sub>n</sub> |
| Входные данные измерительного преобразователя | |
| Номинальная мощность | 10 ВА |
| Общие сведения | |
| Вид преобразователя | Вставной преобразователь |
| Допускает официальную поверку | нет |
| Стандарты / нормативные документы | EN 50178<br/>EN 61869 |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 40 °C |
| Размеры | |
| Высота | 121 мм |
| Высота при альтернативном монтаже | 121 мм |
| Глубина | 96 мм |
| Глубина при альтернативном монтаже | 30 мм |
| Круглый проводник первичной цепи (высота) | 40 мм |
| Круглый проводник первичной цепи (диаметр) | 61 мм |
| Круглый проводник первичной цепи (ширина) | 60 мм |
| Ширина при альтернативном монтаже | 96 мм |
| Стандарты и предписания | |
| Расчетное напряжение изоляции | 1 кВ (Фаза/нейтраль) |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 40 °C |
| Ширина | 30 мм |
| Цифровые входы | |
| Количество входов | 1 |
| Габариты и материалы | |
| Материал корпуса | PA 6.6 |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Электротехнические характеристики | |
| Класс точности | 1 |
