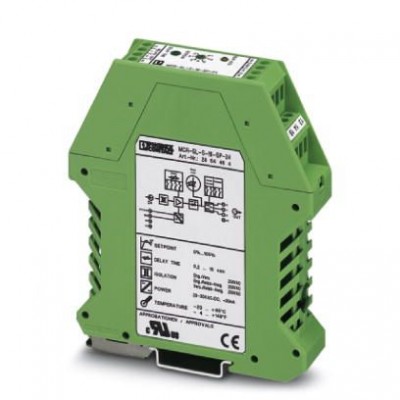

Контроль тока - MCR-SL-S- 16-SP- 24 - 2864464
Описание
Реле тока MCR, для синусоидального переменного тока 0 ... 16 А, 1 переключающий контактХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371802 |
| eCl@ss 5.1 | 27371802 |
| eCl@ss 6.0 | 27371802 |
| eCl@ss 7.0 | 27371802 |
| eCl@ss 8.0 | 27371802 |
| eCl@ss 9.0 | 27371802 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001440 |
| ETIM 3.0 | EC001440 |
| ETIM 4.0 | EC001440 |
| ETIM 5.0 | EC001440 |
| ETIM 6.0 | EC001440 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 41113637 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Входные данные | |
| Диапазон входных токов | 0 A AC ... 16 A |
| Нагрузочная способность по максимальному току | 2 x IN(длительная) |
| Форма импульса | синусоидальный |
| Входные данные измерительной катушки | |
| Диапазон измерения частоты | 45 Гц ... 65 Гц |
| Выходной переключающий контакт | |
| Диапазон настройки задержки срабатывания | тип. 0,1 c ... 10 c (настраивается с помощью потенциометра) |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц 60 Гц |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 50 мА (позолоченные, 30 В AC / 36 В DC) 2 A (при поврежденном золотом покрытии, 250 В AC) |
| Максимальное напряжение переключения | 30 В AC 36 В DC 250 В AC (при поврежденном золотом покрытии) |
| Материал контакта | AgSnO, с покрытием золотом |
| Общие сведения | |
| Испытательное напряжение, вход / выход | 3,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 3,5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | 40 мс |
| Температурный коэффициент, максимальный | < 0,02 %/K |
| Окружающие условия | |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (без образования конденсата) |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 30 мА |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Вход | Вход для измерения сигнала тока |
| Категория перенапряжения | III |
