| eCl@ss |
| eCl@ss 5.0 |
27210190 |
| eCl@ss 5.1 |
27210190 |
| eCl@ss 6.0 |
27210190 |
| eCl@ss 7.0 |
27210123 |
| eCl@ss 8.0 |
27210123 |
| eCl@ss 9.0 |
27210123 |
| Environmental Product Compliance |
| China RoHS |
Период времени для применения по назначению (EFUP): 50 лет |
| ETIM |
| ETIM 3.0 |
EC002475 |
| ETIM 4.0 |
EC002475 |
| ETIM 5.0 |
EC002475 |
| ETIM 6.0 |
EC002475 |
| UNSPSC |
| UNSPSC 11 |
39121008 |
| UNSPSC 12.01 |
39121008 |
| UNSPSC 13.2 |
39121032 |
| UNSPSC 6.01 |
30211506 |
| UNSPSC 7.0901 |
39121008 |

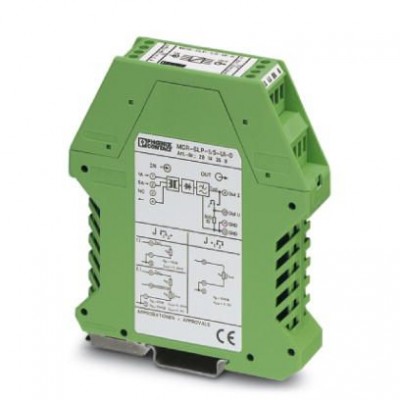

| Входные данные |
| Диапазон входных токов |
0 A AC ... 1 A |
| Допустимый диапазон регулирования |
1,2 x IN |
| Нагрузочная способность по импульсному току |
50 A (1 с) |
| Нагрузочная способность по максимальному току |
2 x IN(5 мин при температуре окружающей 60 °C) |
| Форма импульса |
синусоидальный |
| Входные данные измерительной катушки |
| Диапазон измерения частоты |
45 Гц ... 60 Гц |
| Выход сигнала измерительного преобразователя |
| Выходной сигнал, ток |
0 мА ... 20 мА |
| Выходные данные |
| Выходной сигнал, напряжение |
0 В ... 10 В |
| макс. выходное напряжение |
20 В |
| макс. выходной ток |
30 мА |
| Нагрузка / выходная нагрузка, выход напряжения |
> 100 кΩ |
| Нагрузка / выходная нагрузка, выход тока |
< 750 Ω |
| Остаточная пульсация, в зависимости от измеренного значения |
0,5 % (от измеренного значения (от пика до пика)) |
| Пульсации |
< 50 мB(ДА) |
| Диапазон измерений разностного тока |
| Номинальная частота fN |
50 Гц |
| Общие сведения |
| Монтажное положение |
<50 °C: на выбор; >50 °C: вертикально (монтаж на горизонтальной монтажной рейке) |
| Ошибка передачи, макс. |
< 0,5 % (от предела) |
| Соответствие нормам |
Соответствие CE |
| Ступенчатая характеристика (10-90%) |
< 200 мс |
| Температурный коэффициент, максимальный |
< 0,015 %/K |
| Общие характеристики измерительной катушки |
| Испытательное напряжение |
3,5 кВ |
| Окружающие условия |
| Макс. рабочая высота |
< 2000 м |
| Температура окружающей среды (хранение/транспорт) |
-25 °C ... 80 °C (без образования конденсата) |
| Питание |
| Рассеиваемая мощность |
1,6 ВА (при IA= 20 мА) |
| Размеры |
| Высота |
99 мм |
| Глубина |
114,5 мм |
| Резьба винтов |
M3 |
| Стандарты и предписания |
| Излучение помех |
EN 61000-6-4 |
| Электромагнитная совместимость |
Соответствует Директиве по ЭМС |
| Технические данные |
| Температура окружающей среды (при эксплуатации) |
-25 °C ... 60 °C |
| Ширина |
22,5 мм |
| Указание |
| Ограничение износа |
ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм |
| Длина снятия изоляции |
8 мм |
| Сечение гибкого проводника макс. |
2,5 мм² |
| Сечение гибкого проводника мин. |
0,2 мм² |
| Сечение жесткого проводника макс. |
2,5 мм² |
| Сечение жесткого проводника мин. |
0,2 мм² |
| Сечение провода AWG макс. |
14 |
| Сечение провода AWG мин. |
24 |
| Цифровые выходы |
| Наименование, выход |
Выход напряжения |
| Габариты и материалы |
| Материал корпуса |
Полиамид РА, неусиленный |
| Дополнительные особенности |
| Цвет |
зеленый |
| Эксплуатационные характеристики |
| Степень загрязнения |
2 |
| Электротехнические характеристики |
| Вход |
Измерительный вход, для сигнала тока 1 А |
| Категория перенапряжения |
III |
