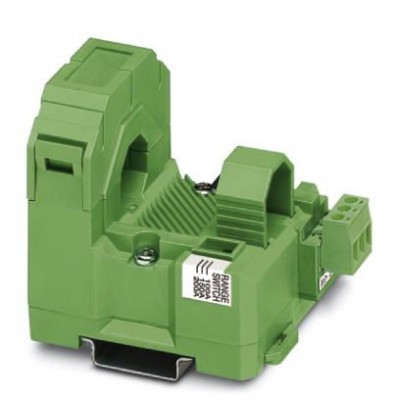

Измерительный преобразователь тока - MCR-SL-S-200-U - 2813460
Описание
Измерительный преобразователь сигнала тока MCR, для измерения синусоидального и несинусоидального переменного тока, входной ток 0...200 А, выходное напряжение 0...(5) 10 ВХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27210190 |
| eCl@ss 5.1 | 27210190 |
| eCl@ss 6.0 | 27210190 |
| eCl@ss 7.0 | 27210123 |
| eCl@ss 8.0 | 27210123 |
| eCl@ss 9.0 | 27210123 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 3.0 | EC002475 |
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Диапазон входных токов | 0 A ... 200 A (0 ... 100/150/200 A) |
| Диапазон настройки, входной ток, максимальный | 0 A ... 200 A |
| Диапазон настройки, входной ток, минимальный | 0 A ... 100 A |
| Нагрузочная способность по импульсному току | зависит от подключенного проводника |
| Нагрузочная способность по максимальному току | в зависимости от проведенного кабеля |
| Порог срабатывания | 1 % (от предела) |
| Входные данные измерительной катушки | |
| Диапазон измерения частоты | 30 Гц ... 6000 Гц |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В 0 В ... 5 В |
| макс. выходное напряжение | (0 В ... 10 В) 14 В, (0 В ... 5 В) 7 В |
| Нагрузка / выходная нагрузка, выход напряжения | ≥ 10 кΩ |
| Общие сведения | |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
| Испытательное напряжение, вход / выход | 5 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | < 1 % (от предела) |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | < 340 мс |
| Температурный коэффициент, максимальный | < 0,035 %/K |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 30 мА |
| Размеры | |
| Высота | 85 мм |
| Глубина | 70,5 мм |
| Резьба винтов | M3 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 55 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Наименование, выход | Выход напряжения |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Вход | Вход для измерения сигнала тока |
| Категория перенапряжения | III |
