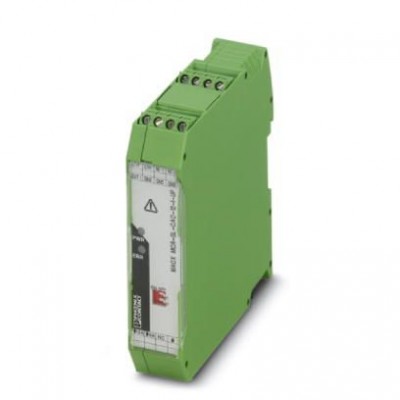

Измерительный преобразователь тока - MACX MCR-SL-CAC-12-I-UP - 2810638
Описание
Измерительный преобразователь для сигналов переменного тока 5 и 12 A, выходной сигнал 0...20 мА или 4...20 мА, конфигурируется с помощью DIP-переключателя со светодиодным индикатором рабочего состоянияХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27210190 |
| eCl@ss 5.1 | 27210190 |
| eCl@ss 6.0 | 27210190 |
| eCl@ss 7.0 | 27210123 |
| eCl@ss 8.0 | 27210123 |
| eCl@ss 9.0 | 27210123 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| REACh SVHC | N,N-dimethylacetamide 127-19-5 |
| ETIM | |
| ETIM 3.0 | EC002475 |
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| UNSPSC | |
| UNSPSC 11 | 39121006 |
| UNSPSC 12.01 | 39121006 |
| UNSPSC 13.2 | 39121032 |
| UNSPSC 6.01 | 30211501 |
| UNSPSC 7.0901 | 39121019 |
| Входные данные | |
| Диапазон входных токов | 0 A ... 12 A |
| Диапазон настройки, входной ток, максимальный | 0 A AC ... 12 A (конфигурируемый) |
| Диапазон настройки, входной ток, минимальный | 0 A AC ... 5 A (конфигурируемый) |
| Нагрузочная способность по импульсному току | 8 x IN(1 с) |
| Нагрузочная способность по максимальному току | 1 x IN(длительн.) |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | настраивается DIP-переключателем |
| Входные данные измерительной катушки | |
| Диапазон измерения частоты | 45 Гц ... 65 Гц |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА (конфигурируемый) 4 мА ... 20 мА (конфигурируемый) |
| Выходные данные | |
| макс. выходной ток | 25 мА |
| Нагрузка / выходная нагрузка, выход тока | < 500 Ω (при 20 мА) |
| Пульсации | < 10 мB(ДА)(при 500 Ом и 20 мА) |
| Диапазон измерений разностного тока | |
| Номинальная частота fN | 50 Гц |
| Общие сведения | |
| Индикатор состояния | красный светодиод (неисправность), зеленый светодиод (готов к работе) |
| Испытательное напряжение, вход / выход | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, выход / питание | 2 кВ (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | ≤ 0,5 % (от диапаз. номинала при нормальных условиях) |
| Потребляемая мощность | < 0,8 Вт (при 24 В DC) < 3,5 ВА (при 230 В AC) |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | < 300 мс |
| Температурный коэффициент, максимальный | < 0,02 %/K |
| Температурный коэффициент, стандартн. | < 0,015 %/K |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (-40 °F ... 185 °F) |
| Питание | |
| Диапазон напряжения питания | 19,2 В AC/DC ... 253 В AC/DC |
| Потребляемый ток, макс. | < 33 мА (при 24 В DC) < 15 мА (при 230 В AC) |
| Размеры | |
| Высота | 104 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| ATEX | II 3 G Ex nA IIC T4 Gc X |
| Излучение помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 65 °C (-4 °F...149 °F) |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Наименование, выход | выход тока |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
