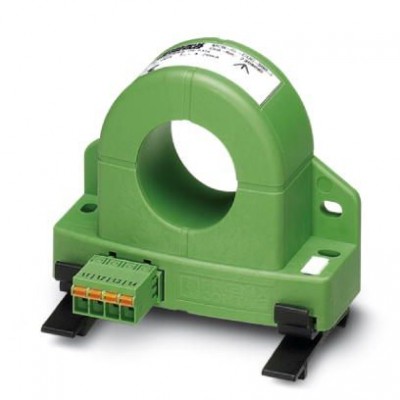

Универсальный измерительный преобр-ль тока - MCR-SL-CUC-500-I - 2308085
Описание
Универсальный преобразователь тока для измерения постоянного, переменного и несинусоидального тока, входной ток 0... 500 A, выходной ток 4 ... 20 мАХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27210902 |
| eCl@ss 4.1 | 27210902 |
| eCl@ss 5.0 | 27210902 |
| eCl@ss 5.1 | 27210902 |
| eCl@ss 6.0 | 27210902 |
| eCl@ss 7.0 | 27210902 |
| eCl@ss 8.0 | 27210902 |
| eCl@ss 9.0 | 27210902 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 25 лет; |
| ETIM | |
| ETIM 3.0 | EC002048 |
| ETIM 4.0 | EC002048 |
| ETIM 5.0 | EC002048 |
| ETIM 6.0 | EC002048 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Диапазон входных токов | 0 A ... 500 A |
| Нагрузочная способность по максимальному току | 3,6 x IВХОД |
| Номинальная частота: Стандартный преобразователь | 20 Гц ... 6000 Гц |
| Номинальный первичный ток Ipn | 500 A |
| Входные данные измерительной катушки | |
| Диапазон измерения частоты | 20 Гц ... 6000 Гц (0 Гц) |
| Нелинейность | <± 1 % (конечного значения диапазона) |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 4 мА ... 20 мА |
| Выходные данные | |
| макс. выходной ток | < 25 мА |
| Нагрузка / выходная нагрузка, выход тока | < 300 Ω |
| Общие сведения | |
| Испытательное напряжение, вход / выход | 3,5 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 3,5 кВ (50 Гц, 1 мин) |
| Ошибка передачи, макс. | <± 1 % (от предела) |
| Потребляемая мощность | 1,65 Вт |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | 150 мс |
| Температурный коэффициент, стандартн. | 0,02 %/K (0 ... 60 °C) 0,04 %/K (-40 °C ... 65 °C) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Номинальное напряжение питания | 24 В DC |
| Потребляемый ток, макс. | (30 + IOUT) мА |
| Размеры | |
| Высота | 33,8 мм |
| Глубина | 85 мм |
| Круглый проводник первичной цепи (диаметр) | 32 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 65 °C |
| Ширина | 90 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 10 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,25 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Количество входов | 1 |
| Цифровые выходы | |
| Наименование, выход | выход тока |
| Габариты и материалы | |
| Материал корпуса | Frianyl B63 V0 GV30 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
| Класс точности | 1 |
