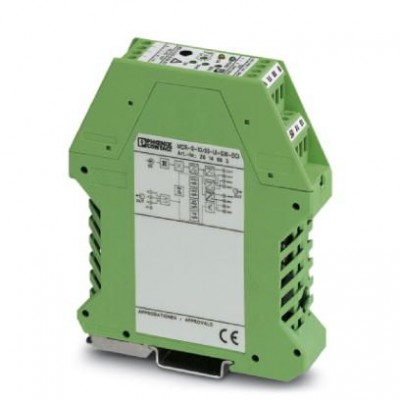

Измерительный преобразователь тока - MCR-S10-50-UI-SW-DCI-NC - 2814744
Описание
Измерительный преобразователь тока MCR, программируемый и конфигурируемый, для измерения постоянного, переменного и искаженного тока, с релейным и транзисторным выходом, входной ток от 0...10 до 0...50 А, не сконфигурирован.Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27210190 |
| eCl@ss 5.1 | 27210190 |
| eCl@ss 6.0 | 27210190 |
| eCl@ss 7.0 | 27210123 |
| eCl@ss 8.0 | 27210123 |
| eCl@ss 9.0 | 27210123 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002475 |
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| UNSPSC | |
| UNSPSC 11 | 39121008 |
| UNSPSC 12.01 | 39121008 |
| UNSPSC 13.2 | 39121032 |
| UNSPSC 6.01 | 30211506 |
| UNSPSC 7.0901 | 39121008 |
| Входные данные | |
| Диапазон входных токов | 0 A ... 55 A (AC/DC) |
| Диапазон настройки, входной ток, максимальный | 0 A ... 55 A |
| Диапазон настройки, входной ток, минимальный | 0 A ... 9,5 A |
| Нагрузочная способность по импульсному току | зависит от подключенного проводника |
| Нагрузочная способность по максимальному току | зависит от подключенного проводника |
| Порог срабатывания | 0,8 % (от номинального измерительного диапазона 50 А) |
| Форма импульса | постоянный, переменный или искаженный ток |
| Входные данные измерительного преобразователя | |
| Конфигурируемый / программируемый | да, не сконфигурирован |
| Входные данные измерительной катушки | |
| Диапазон измерения частоты | 15 Гц ... 400 Гц |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | 0 мА ... 20 мА 4 мА ... 20 мА 20 мА ... 0 мА 20 мА ... 4 мА |
| Выходной переключающий контакт | |
| Диапазон настройки задержки срабатывания | 0,1 c ... 20 c |
| Диапазон настройки пороговых значений | 1 % ... 110 % |
| Выходные данные | |
| Выходной сигнал, напряжение | 0 В ... 10 В 2 В ... 10 В -10 В ... 10 В 0 В ... 5 В 1 В ... 5 В -5 В ... 5 В 10 В ... 0 В 10 В ... 2 В 10 В ... -10 В 5 В ... 0 В 5 В ... 1 В 5 В ... -5 В |
| Диапазон выходного напряжения | 19 В ... 29 В (Напряжение питания - 1 В) |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | < 500 Ω |
| Ток длительной нагрузки | 80 мА (без защиты от короткого замыкания) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Контактная часть | |
| Исполнение контакта | 1 переключающий контакт |
| Макс. ток продолжительной нагрузки | 50 мА 2 A (при поврежденном золотом покрытии) |
| Максимальное напряжение переключения | 30 В AC 36 В DC 250 В AC (при поврежденном золотом покрытии) |
| Материал контакта | AgSnO, с покрытием золотом |
| Общие сведения | |
| UL, США / Канада | Class I, Zone 2, AEx nA nC IIC T4, Ex nA nC IIC T4 Gc X Class I, Div. 2, Groups A, B, C and D or Non-Hazardous Locations Only |
| Индикатор состояния | LED зел. |
| Испытательное напряжение, вход / выход | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, вход / питание | 4 кВ (50 Гц, 1 мин) |
| Испытательное напряжение, выход / питание | 500 В (50 Гц, 1 мин) |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | < 0,5 % (от диапаз. номинала при нормальных условиях) |
| Соответствие нормам | Соответствие CE |
| Ступенчатая характеристика (10-90%) | 330 мс (при AC) 40 мс (при DC) |
| Температурный коэффициент, стандартн. | < 0,025 %/K |
| Окружающие условия | |
| Макс. рабочая высота | < 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | 20 В DC ... 30 В DC |
| Потребляемый ток, макс. | < 50 мА (без нагрузки) |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 60 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Наименование, выход | Выход сигнала напряжения / выход сигнала тока |
| Габариты и материалы | |
| Материал корпуса | Полиамид РА, неусиленный |
| Дополнительные особенности | |
| Цвет | зеленый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Вход | Вход для измерения сигнала тока |
| Категория перенапряжения | III |
