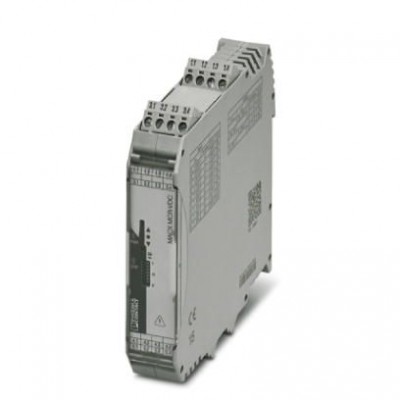

Измерительные преобр-ли сигналов напр-ия - MACX MCR-VDC - 2906242
Описание
Измерительный преобразователь MACX MCR, для постоянного напряжения от 0 (+/-) 20 В DC до 0.. .(+/-) 660 В DC, выходной сигнал (+/-) 10 V/ (+/-)20 мАХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27210190 |
| eCl@ss 5.1 | 27210190 |
| eCl@ss 6.0 | 27210125 |
| eCl@ss 7.0 | 27210125 |
| eCl@ss 8.0 | 27210125 |
| eCl@ss 9.0 | 27210125 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002477 |
| ETIM 5.0 | EC002477 |
| ETIM 6.0 | EC002477 |
| Входные данные | |
| Входное сопротивление | 5500 кΩ |
| Диапазон входных напряжений | -550 В DC ... 550 В DC |
| Выход сигнала измерительного преобразователя | |
| Выходной сигнал, ток | -20 мА ... 20 мА |
| Выходные данные | |
| Выходной сигнал, напряжение | -10 В ... 10 В |
| макс. выходное напряжение | ≤ 11 В |
| макс. выходной ток | ≤ 22 мА |
| Нагрузка / выходная нагрузка, выход напряжения | > 10 кΩ |
| Нагрузка / выходная нагрузка, выход тока | < 500 Ω |
| Пульсации | 50 мВ |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Общие сведения | |
| UL, США / Канада | UL 61010 Listed |
| Калибровка измерительного диапазона | ± 20 % |
| Монтажное положение | на выбор |
| Настройка нуля | ± 20 % |
| Ошибка передачи, макс. | < 1 % (от предельного значения измерительного диапазона) |
| Соответствие нормам | Соответствие CE |
| Способ подключения | Винтовые зажимы |
| Стандарты / нормативные документы | МЭК 61010-1 МЭК 61010-2-030 |
| Ступенчатая характеристика (10-90%) | < 16 мс |
| Температурный коэффициент, максимальный | < 0,015 %/K |
| Указания по монтажу | устанавливаются в ряд с промежутком 10 мм |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 5,3 кВ AC (50 Гц, 1 мин) |
| Окружающие условия | |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C (без выпадения конденсата) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC |
| Номинальное напряжение питания | 24 В DC (-20 % ... +25 %) |
| Потребляемый ток, макс. | < 60 мА |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Наименование, выход | Выход напряжения |
| Электрические данные | |
| Номинальное напряжение | ± 660 В DC |
| Дополнительные особенности | |
| Цвет | cерый |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
