Катушка - PACT RCP-D190 - 2904892
Описание

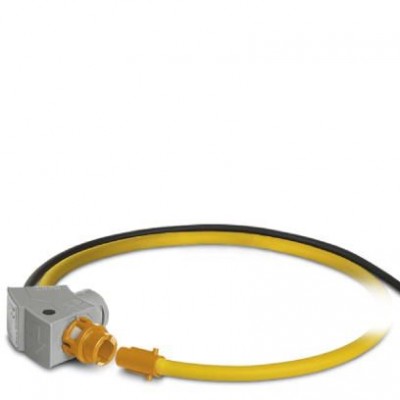

Пояс Роговского длиной 600 мм. Диаметр измерительной катушки в установленном состоянии составляет 190 мм. Пояс Роговского служит для измерения параметров переменного тока в токовых шинах и силовых кабелях.Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27200303 |
| eCl@ss 6.0 | 27200303 |
| eCl@ss 7.0 | 27219290 |
| eCl@ss 8.0 | 27219290 |
| eCl@ss 9.0 | 27219290 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC002048 |
| ETIM 5.0 | EC002498 |
| ETIM 6.0 | EC002498 |
| UNSPSC | |
| UNSPSC 13.2 | 39121421 |
| Входные данные измерительной катушки | |
| Диапазон измерения частоты | 40 Гц ... 20000 Гц |
| Нелинейность | 0,1 % |
| Ошибка позиционирования | < 1 % |
| Выход сигнала измерительной катушки | |
| Выходное напряжение (на холостом ходу) | VOUT= M * dI/dt |
| Выходное напряжение (синусоидальное, на холостом ходу) | 100 мВ (VOUT= 2 * π * M * f * I (M = 0,318 мкГн; пример: при 50 Гц; I = 1000 A)) |
| Выходной сигнал (при 50 Гц) | 100 мВ (без нагрузки, при 1000 А) |
| Измерительный преобразователь тока | |
| Диаметр измерительной катушки | 8,3 мм ±0,2 мм |
| Кабель | |
| Конструкция кабеля, сигнальная линия | 2x 0,22 мм (Сигнал (луженый)) 1x 0,22 мм (Экран (луженый)) |
| Общие сведения | |
| UL, США / Канада | UL 61010 Recognized |
| Стандарты / нормативные документы | МЭК 61010-1 МЭК 61010-2-032 |
| Общие характеристики измерительной катушки | |
| Базовая точность | <± 0,21 % |
| Длина измерительной катушки | 600 мм |
| Длина сигнального провода | 3000 мм |
| Испытательное напряжение | 10,45 кВ (пост. ток / 1 мин) |
| Материал катушки | Elastollan |
| Окружающие условия | |
| Макс. рабочая высота | < 2000 м |
| Степень защиты измерительной катушки | IP67 (не проверено согласно UL) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 80 °C (Измерительная катушка) |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -30 °C ... 80 °C (Измерительная катушка) |
| Габариты и материалы | |
| Материал корпуса | PC |
