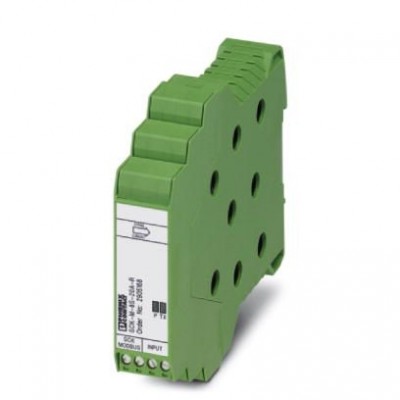

Модуль контроля ФГ-цепи - SCK-M-8S-20A-R - 2905168
Описание
Измерительный модуль SCK для контроля процессов на фотогальванических установках, 8 модулей измерения тока до 20 A, 1 цифровой вход, интерфейс для коммуникационного модуля SCK, протокол связи первого поколения устройствХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27210190 |
| eCl@ss 5.1 | 27210190 |
| eCl@ss 6.0 | 27210190 |
| eCl@ss 7.0 | 27210123 |
| eCl@ss 8.0 | 27210123 |
| eCl@ss 9.0 | 27210123 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC002475 |
| ETIM 4.0 | EC002475 |
| ETIM 5.0 | EC002475 |
| ETIM 6.0 | EC002475 |
| UNSPSC | |
| UNSPSC 13.2 | 39121032 |
| Входные данные | |
| Диапазон входных токов | 0 A ... 20 A |
| Нагрузочная способность по максимальному току | 5 x IN |
| Общие сведения | |
| Ошибка передачи, макс. | < 1 % (от предела) |
| Соответствие нормам | Соответствие CE |
| Окружающие условия | |
| Макс. рабочая высота | ≤ 2000 м |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Питание | |
| Диапазон напряжения питания | через SCK-C-MODBUS |
| Собственное потребление тока | 40 мА (стандартный (типовой)) 120 мА (максимальный) |
| Размеры | |
| Высота | 102 мм |
| Глубина | 128,5 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-4 |
| Электромагнитная совместимость | Соответствуют директиве ЕС по ЭМС 2004/108/EG и директиве по низкому напряжению 2006/95/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 70 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Количество входов | 8 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Вход | Вход для измерения сигнала тока |
