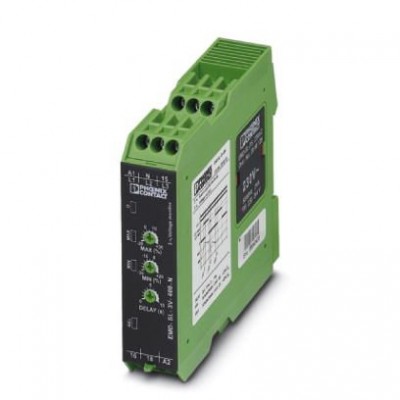

Контрольное реле - EMD-SL-3V-400-N - 2885278
Описание
Реле контроля для контроля 3-фазных напряжений 280...520 В АС, функция Window, с разъемом проводника нейтрали, напряжение питания на выбор через модуль питания, 1 преобразователь. Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и как следствие этого снизить эксплуатационные затраты. Электронные реле контроля серии EMD выполняют различные задачи контроля, позволяя нейтрализовать опасное воздействие сбоев или ограничить его в заданных пределах.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. Некоторые варианты устройств имеют задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.
Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27371801 |
| eCl@ss 5.1 | 27371801 |
| eCl@ss 6.0 | 27371801 |
| eCl@ss 7.0 | 27371801 |
| eCl@ss 8.0 | 27371801 |
| eCl@ss 9.0 | 27371801 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001438 |
| ETIM 3.0 | EC001438 |
| ETIM 4.0 | EC001438 |
| ETIM 5.0 | EC001438 |
| ETIM 6.0 | EC001438 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 41113620 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Время | |
| Время возврата в состояние готовности | 500 мс |
| Входные данные | |
| Влияние напряжения | ≤ 0,5 % |
| Входное номинальное напряжение UN | 3 N ~ 400/230 В |
| Макс. диапазон настройки | -20 % ... 30 % (от UN) |
| Макс. диапазон настройки пороговых значений, напряжение | 320 В AC ... 520 В AC |
| Мин. диапазон настройки | -30 % ... 20 % (от UN) |
| Мин. диапазон настройки пороговых значений, напряжение | 280 В AC ... 480 В AC |
| Стабильность повторяемости | ≤ 2 % |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Функция | Window, с разъемом проводника нейтрали |
| Выходной переключающий контакт | |
| Диапазон настройки задержки срабатывания | 0,2 c ... 10 c |
| Выходные данные | |
| Выходные предохранители | 5 A (быстродействующий) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Контактная часть | |
| Исполнение контакта | 1 сухой переключающий контакт |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) |
| Общие сведения | |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | < 0,1 %/K |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Общие характеристики измерительной катушки | |
| Базовая точность | ± 5 % (от конечного значения по шкале) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 24 В AC ... 230 В AC (см. описание силовых модулей) 24 В DC (см. описание силовых модулей) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 113 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C -25 °C ... 40 °C (соответствует UL 508) |
| Ширина | 22,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Электротехнические характеристики | |
| Категория перенапряжения | III, основная изоляция (согласно EN 50178) |
