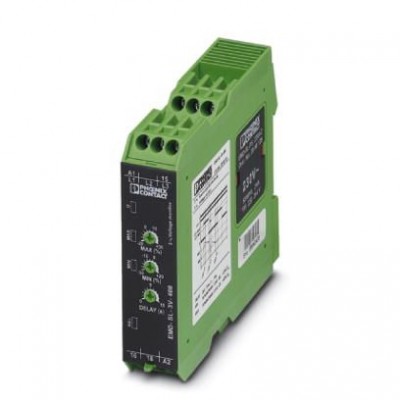

Контрольное реле - EMD-SL-3V-400 - 2866051

Описание

Реле контроля для контроля 3-фазных напряжений 280...520 В АС, функция Window, без разъема проводника нейтрали, напряжение питания на выбор через модуль питания, 1 преобразователь. Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.
Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и как следствие этого снизить эксплуатационные затраты. Электронные реле контроля серии EMD выполняют различные задачи контроля, позволяя нейтрализовать опасное воздействие сбоев или ограничить его в заданных пределах.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. Некоторые варианты устройств имеют задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.

Характеристики

eCl@ss
eCl@ss 5.0 27371801
eCl@ss 5.1 27371801
eCl@ss 6.0 27371801
eCl@ss 7.0 27371801
eCl@ss 8.0 27371801
eCl@ss 9.0 27371801
Environmental Product Compliance
China RoHS Период времени для применения по назначению: не ограничен = EFUP-e
Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 2.0 EC001438
ETIM 3.0 EC001438
ETIM 4.0 EC001438
ETIM 5.0 EC001438
ETIM 6.0 EC001438
UNSPSC
UNSPSC 11 39121535
UNSPSC 12.01 39121535
UNSPSC 13.2 41113620
UNSPSC 6.01 30211916
UNSPSC 7.0901 39121535
Время
Время возврата в состояние готовности 500 мс
Входные данные
Влияние напряжения ≤ 0,5 %
Входное номинальное напряжение UN 3 ~ 400 В
Макс. диапазон настройки -20 % ... 30 % (от UN)
Макс. диапазон настройки пороговых значений, напряжение 320 В AC ... 520 В AC
Мин. диапазон настройки -30 % ... 20 % (от UN)
Мин. диапазон настройки пороговых значений, напряжение 280 В AC ... 480 В AC
Стабильность повторяемости ≤ 2 %
Точность настройки ≤ 5 % (от конечного значения по шкале)
Функция Window, без разъема проводника нейтрали
Выходной переключающий контакт
Диапазон настройки задержки срабатывания 0,2 c ... 10 c
Выходные данные
Выходные предохранители 5 A (быстродействующий)
Данные по ЭМС
Директива по низкому напряжению Соответствие Директиве по низкому напряжению 2006/95/ЕС
Контактная часть
Исполнение контакта 1 сухой переключающий контакт
Максимальное напряжение переключения 250 В AC (соответствует EN 60664-1)
Мощность отключения (активная нагрузка), максимальная 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм)
1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм)
Общие сведения
UL, США / Канада UL/C-UL, зарегистрированный UL 508
Долговечность механическая прибл. 2x 107коммутационных циклов
Монтажное положение на выбор
Режим работы 100 % ED
Соответствие нормам Соответствие CE
Температурный коэффициент, максимальный < 0,1 %/K
Тип изоляционного материала, корпус Полиамид РА, самозатухающий
Указания по монтажу на стандартную рейку NS 35 по EN 60715
Общие характеристики измерительной катушки
Базовая точность ± 5 % (от конечного значения по шкале)
Окружающие условия
Температура окружающей среды (хранение/транспорт) -25 °C ... 70 °C
Питание
Диапазон напряжения питания 24 В AC ... 230 В AC (см. описание силовых модулей)
24 В DC (см. описание силовых модулей)
Размеры
Высота 90 мм
Глубина 113 мм
Стандарты и предписания
Излучение помех EN 61000-6-3
Помехоустойчивость EN 61000-6-2
Электромагнитная совместимость Соответствует Директиве по ЭМС 2004/108/EG
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 55 °C
-25 °C ... 40 °C (соответствует UL 508)
Ширина 22,5 мм
Характеристики клемм
Длина снятия изоляции 8 мм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,25 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,5 мм²
Сечение провода AWG макс. 14
Сечение провода AWG мин. 20
Дополнительные особенности
Цвет зеленый
Электротехнические характеристики
Категория перенапряжения III, основная изоляция (согласно EN 50178)
