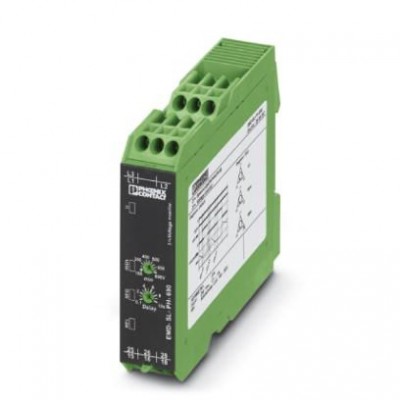

Контрольное реле - EMD-SL-PH-690 - 2905597
Описание
Реле контроля последовательности фаз, выпадения фаз и асимметрии при 208 В AC ... 690 В AC 3-фазных сетей, 2 переключающих контакта, с винтовыми зажимами. Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и как следствие этого снизить эксплуатационные затраты. Электронные реле контроля серии EMD выполняют различные задачи контроля, позволяя нейтрализовать опасное воздействие сбоев или ограничить его в заданных пределах.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. Некоторые варианты устройств имеют задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371803 |
| eCl@ss 6.0 | 27371803 |
| eCl@ss 7.0 | 27371803 |
| eCl@ss 8.0 | 27371803 |
| eCl@ss 9.0 | 27371803 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001441 |
| ETIM 5.0 | EC001441 |
| ETIM 6.0 | EC001441 |
| UNSPSC | |
| UNSPSC 13.2 | 41113637 |
| Время | |
| Время возврата в состояние готовности | > 500 мс |
| Входные данные | |
| Ассиметричность | 25 % |
| Входное номинальное напряжение UN | 690 В (3~ 208 В ... 690 В) |
| Диапазон входных напряжений | 177 В ... 794 В (3~) |
| Макс. диапазон настройки пороговых значений, напряжение | 794 В AC |
| Мин. диапазон настройки пороговых значений, напряжение | 177 В AC |
| Стабильность повторяемости | ≤ 2 % |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Функция | Пониженное напряжение, последовательность фаз, обрыв фазы |
| Выходной переключающий контакт | |
| Диапазон настройки задержки срабатывания | 0,1 c ... 10 c |
| Выходные данные | |
| Выходные предохранители | 5 A (быстродействующий) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению 2006/95/ЕС |
| Контактная часть | |
| Исполнение контакта | 2 сухих переключающих контакта |
| Максимальное напряжение переключения | 400 В AC |
| Мощность отключения (активная нагрузка), максимальная | 1250 ВА (5 A/250 В AC при +55 °C) 150 ВА (5 А/30 В DC при +55 °C) 75 ВА (2,5 А/30 В DC при +70 °C) |
| Общие сведения | |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
| Долговечность механическая | 20x 106коммутационных циклов |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Соответствие нормам | Соответствие CE |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Общие характеристики измерительной катушки | |
| Базовая точность | ≤ 3 % (от конечного значения по шкале) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Потенциалы Axioline | |
| Электропитание | ±15 % (= Измеряемое напряжение) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 113 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61326-1 |
| Помехоустойчивость | EN 61326-1 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС 2004/108/EG |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 70 °C (C300) -25 °C ... 55 °C (B300) |
| Ширина | 22,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Электротехнические характеристики | |
| Категория перенапряжения | III (IEC 60664-1) |
