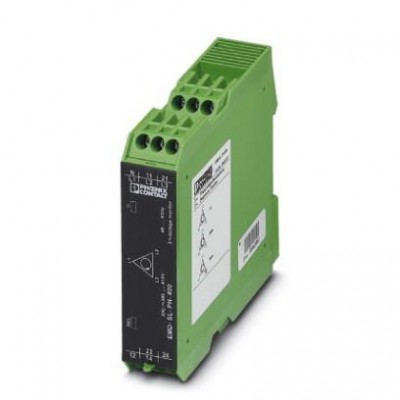

Контрольное реле - EMD-SL-PH-400 - 2866077
Описание
Реле контроля для контроля чередования, обрыва и асимметрии фаз, 342...457 В АС, питание от измерительного напряжения, 2 преобразователя. Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но также и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и как следствие этого снизить эксплуатационные затраты. Электронные реле контроля серии EMD выполняют различные задачи контроля, позволяя нейтрализовать опасное воздействие сбоев или ограничить его в заданных пределах.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. Некоторые варианты устройств имеют задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.
Характеристики
| eCl@ss | |
| eCl@ss 5.1 | 27371803 |
| eCl@ss 6.0 | 27371803 |
| eCl@ss 7.0 | 27371803 |
| eCl@ss 8.0 | 27371803 |
| eCl@ss 9.0 | 27371803 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC001441 |
| ETIM 5.0 | EC001441 |
| ETIM 6.0 | EC001441 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121106 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Время | |
| Время возврата в состояние готовности | < 100 мс |
| Входные данные | |
| Ассиметричность | фикс., прибл. 30 % |
| Входное номинальное напряжение UN | 400 В (3 N ~ 400/230 В) |
| Диапазон настройки задержки пуска | ≤ 500 мс (жестко фиксируется) |
| Макс. диапазон настройки пороговых значений, напряжение | 457 В AC |
| Мин. диапазон настройки пороговых значений, напряжение | 342 В AC |
| Функция | Последовательность фаз, обрыв фазы, асимметричность |
| Выходной переключающий контакт | |
| Диапазон настройки задержки срабатывания | ≤ 350 мс (жестко фиксируется) |
| Выходные данные | |
| Выходные предохранители | 5 A (быстродействующий) |
| Данные по ЭМС | |
| Директива по низкому напряжению | Соответствие Директиве по низкому напряжению |
| Контактная часть | |
| Исполнение контакта | 2 сухих переключающих контакта |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) |
| Общие сведения | |
| UL, США / Канада | UL/C-UL, зарегистрированный UL 508 |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Соответствие нормам | Соответствие CE |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Потенциалы Axioline | |
| Электропитание | от измерительного напряжения |
| Размеры | |
| Высота | 90 мм |
| Глубина | 113 мм |
| Стандарты и предписания | |
| Излучение помех | EN 61000-6-3 |
| Помехоустойчивость | EN 61000-6-2 |
| Электромагнитная совместимость | Соответствует Директиве по ЭМС |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C -25 °C ... 40 °C (соответствует UL 508) |
| Ширина | 22,5 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Электротехнические характеристики | |
| Категория перенапряжения | III, основная изоляция (согласно EN 50178) |
