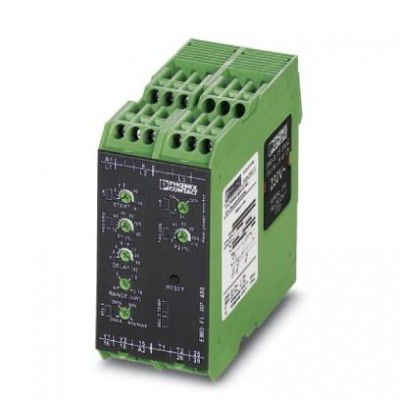

Контрольное реле - EMD-FL-RP-480 - 2900177
Описание
Реле контроля для проверки активной мощности в 1- и 3-фазных сетях 0...7,2 кВт, недостаточная нагрузка, перегрузка, функция Window, температура обмоток, блок памяти для хранения информации об ошибках, напряжение питания выбирается с помощью модуля питания, 2 преобразователя. Требования к безопасности и степени готовности постоянно возрастают во всех отраслях. Процессы становятся все сложнее не только в машиностроении и химической промышленности, но и в области автоматизации и промышленного оборудования. Требования постоянно растут и в энергетике.Только при непрерывном контроле важных параметров сети и промышленных установок можно добиться их бесперебойной работы и, соответственно, снизить эксплуатационные затраты. Электронные реле контроля серии EMD служат для выполнения самых различных задач контроля.
Рабочие состояния отображаются цветными светодиодами; при возникновении сбоя устройству управления передается соответствующий сигнал от сухого контакта или производится отключение части оборудования. В некоторых моделях устройств предусмотрены задержки запуска и срабатывания, позволяющие допускать кратковременный выход измеряемых значений за установленные пределы.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250313 |
| eCl@ss 4.1 | 27250313 |
| eCl@ss 5.0 | 27371802 |
| eCl@ss 5.1 | 27371802 |
| eCl@ss 6.0 | 27371806 |
| eCl@ss 7.0 | 27371806 |
| eCl@ss 8.0 | 27371806 |
| eCl@ss 9.0 | 27371806 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 3.0 | EC001440 |
| ETIM 4.0 | EC001440 |
| ETIM 5.0 | EC001443 |
| ETIM 6.0 | EC001443 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121106 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Время | |
| Время возврата в состояние готовности | 500 мс |
| Входные данные | |
| Входное номинальное напряжение UN | 480 В (3 N ~ 480/277 В) |
| Диапазон входных напряжений | 0 В AC ... 480 В AC (1(N) ~, 1-фазная нагрузка) 0 В AC ... 480 В AC (3(N) ~, 3-фазная нагрузка) |
| Диапазон входных токов | 0,15 A ... 6 A (Диапазон: 0,75 кВт и 1,5 кВт) 0,3 A ... 12 A (Диапазон: 3 кВт и 6 кВт) |
| Диапазон настройки задержки пуска | 1 c ... 100 c |
| Макс. диапазон настройки | 10 % ... 120 % (от PN) |
| Мин. диапазон настройки | 5 % ... 110 % (от PN) |
| Нагрузочная способность по максимальному току | непрерывно 12 А |
| Параметр возврата | ≤ 1,8 кΩ (Срабатывание реле) |
| Порог срабатывания | ≥ 3,6 кΩ (Отпускание реле) |
| Стабильность повторяемости | ± 2 % |
| Суммарное сопротивление в холодном состоянии | < 1,5 кΩ |
| Точность настройки | ≤ 5 % (от конечного значения по шкале) |
| Функция | Пониж. и повыш. нагрузка, функция Window, блок памяти ошибок, контроль темп. обмотки |
| Выходной переключающий контакт | |
| Диапазон настройки задержки срабатывания | 0,1 c ... 50 c |
| Выходные данные | |
| Выходные предохранители | 5 A (быстродействующий) |
| Контактная часть | |
| Исполнение контакта | 2 сухих переключающих контакта |
| Максимальное напряжение переключения | 250 В AC (соответствует EN 60664-1) |
| Мощность отключения (активная нагрузка), максимальная | 750 ВА (3 A / 250 В AC, модули устанавливаются в ряд с промежутком ≤ 5 мм) 1250 ВА (5 A / 250 В AC, модули не устанавливаются в ряд, промежуток ≥ 5 мм) |
| Общие сведения | |
| UL, США / Канада | UL на рассмотрении |
| Долговечность механическая | прибл. 2x 107коммутационных циклов |
| Монтажное положение | на выбор |
| Режим работы | 100 % ED |
| Соответствие нормам | Соответствие CE |
| Температурный коэффициент, максимальный | ≤ 0,02 %/K |
| Тип изоляционного материала, корпус | Полиамид РА, самозатухающий |
| Указания по монтажу | на стандартную рейку NS 35 по EN 60715 |
| Общие характеристики измерительной катушки | |
| Базовая точность | ± 2 % (от конечного значения по шкале) |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | 110 В AC ... 500 В AC (см. описание силовых модулей) |
| Размеры | |
| Высота | 90 мм |
| Глубина | 113 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C -25 °C ... 40 °C (соответствует UL 508) |
| Ширина | 45 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,25 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | зеленый |
| Электротехнические характеристики | |
| Категория перенапряжения | III, основная изоляция (согласно EN 50178) |
