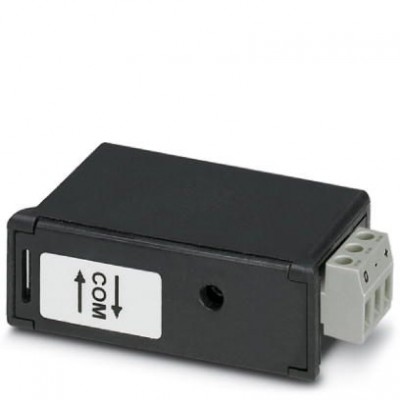

Коммуникационный модуль - EEM-RS485-MA600 - 2901367
Описание
Коммуникационный модуль RS-485 JBUS/MODBUS для EEM-MA600Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27149290 |
| eCl@ss 5.1 | 27149290 |
| eCl@ss 6.0 | 27149223 |
| eCl@ss 7.0 | 27149223 |
| eCl@ss 8.0 | 27149223 |
| eCl@ss 9.0 | 27142336 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002295 |
| ETIM 5.0 | EC002295 |
| ETIM 6.0 | EC002295 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 32151602 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Интерфейс передачи данных | |
| Нагрузочный резистор | 120 Ω (подключается посредством DIP-переключателя) |
| Общие сведения | |
| Интерфейс | RS-485 |
| Расчетное напряжение изоляции при сетевом напряжении < 300 В AC (L/N) | III |
| Расчетное напряжение изоляции при сетевом напряжении > 300-600 В AC (L/N) | II |
| Режим работы | полудуплексн. |
| Соответствие нормам | Соответствие CE |
| Способ подключения | 2-, 3-проводной кабель |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 3,5 кВ AC (50 Гц, 1 мин) |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % |
| Макс. содержание солевого тумана | ≤ 2,5 % |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C (-4 °F ... 185 °F) |
| Последовательный интерфейс | |
| Дальность передачи | ≤ 1200 м |
| Скорость последовательной передачи данных | 2,4 ... 38,4 кбит/с |
| Потенциалы Axioline | |
| Электропитание | 9 В (через EEM-MA600 / EEM-MA400) |
| Размеры | |
| Высота | 65 мм |
| Глубина | 48 мм |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -10 °C ... 55 °C (14 °F ... 131 °F) |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Характеристики клемм | |
| Длина снятия изоляции | 6 мм |
| Момент затяжки | 0,4 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Вставные винтовые клеммы COMBICON |
