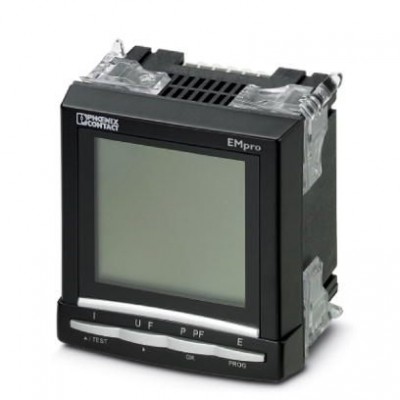

Измерительный прибор - EEM-MA400 - 2901364
Описание
Измерительный прибор для измерения параметров низковольтных систем до 500 В, мониторинг всех высших гармоник - возможность расширения коммуникационным модулем RS-485Характеристики
| eCl@ss | |
| eCl@ss 5.0 | 27200301 |
| eCl@ss 5.1 | 27200301 |
| eCl@ss 6.0 | 27142330 |
| eCl@ss 7.0 | 27142330 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002301 |
| ETIM 5.0 | EC002301 |
| ETIM 6.0 | EC002301 |
| UNSPSC | |
| UNSPSC 11 | 39121535 |
| UNSPSC 12.01 | 39121535 |
| UNSPSC 13.2 | 39121535 |
| UNSPSC 6.01 | 30211916 |
| UNSPSC 7.0901 | 39121535 |
| Аналоговые входы | |
| Принцип измерения | Измерение эффективного значения |
| Входные данные | |
| Активная энергия (IEC 62053-22) | Класс 0,5 S |
| Диапазон входных напряжений | 50 В AC ... 500 В AC (Фаза/фаза) 28 В AC ... 289 В AC (Фаза/нейтраль) |
| Диапазон входных токов | через внешние трансформаторы |
| Измерительный диапазон_Мощность | 0 МВт ... 11 МВт 0 МВАр ... 11 МВАр 0 МВА ... 11 МВА |
| Измеряемые параметры | Пер. ток, синусоидальный (50/60 Гц) |
| Мониторинг высших гармоник | до 51-й гармоники |
| Нагрузочная способность по максимальному току | 6 A (длительно) |
| Наименование, вход | Измерительный вход для сигнала напряжения V1, V2, V3 |
| Перегрузка по току | 10 x INдля 1 с |
| Порог срабатывания номинального измерительного диапазона | 5 мА |
| Реактивная энергия (IEC 62053-23) | Класс 2 |
| Входы сигнала счетчика | |
| Входной ток | 9999 A (первичный) 5 A (вторичный) |
| Данные UL | |
| Импульсные перенапряжения | переходные перенапряжения в соответствии с классом устройств |
| Категория перенапряжения питания | мин. II |
| Диапазон измерений разностного тока | |
| Диапазон измерения тока | 0 A ... 9999 A |
| Общие сведения | |
| Норма | 1 с |
| Показание | ЖК-индикатор, с задней подсветкой |
| Потребляемая мощность | 10 ВА (с макс. количеством модулей расширения) |
| Режим работы | Применение внутри помещений |
| Соответствие нормам | Соответствие CE |
| Тип сети | 3-фазная (3- или 4-проводная), 2-фазная (2-проводная) и 1-фазная (1-проводная) |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 3,5 кВ AC (50 Гц, 1 мин) 2,2 кВ AC (50 Гц, 1 мин) |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | ≤ 95 % |
| Макс. содержание солевого тумана | ≤ 2,5 % |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 85 °C (-4 °F ... 185 °F) |
| Питание | |
| Диапазон напряжения питания | 110 В AC ... 400 В AC ±10 % |
| Питание измерительного преобразователя | |
| Диапазон номинального напряжения питания | 110 В AC ... 240 В AC ±10 % 120 В DC ... 250 В DC ±10 % |
| Питание устройства | |
| Номинальная потребляемая мощность | 5 ВА |
| Потенциалы Axioline | |
| Электропитание | 300 В AC |
| Размеры | |
| Высота | 96 мм |
| Глубина | 82 мм |
| Монтажная глубина без модуля расширения | 60 мм |
| Монтажная глубина с модулем расширения | 80 мм |
| Релейные выходы: цепь активации | |
| Описание выходов | через функциональный модуль |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -10 °C ... 55 °C (14 °F ... 131 °F) |
| Ширина | 96 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Точность | 0,2 % |
| Характеристики клемм | |
| Длина снятия изоляции | 6 мм |
| Момент затяжки | 0,4 Нм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,5 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,5 мм² |
| Сечение провода AWG макс. | 14 |
| Сечение провода AWG мин. | 20 |
| Указание | Разъемы для подключения к источнику напряжения и другие |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Вставные винтовые клеммы COMBICON |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
