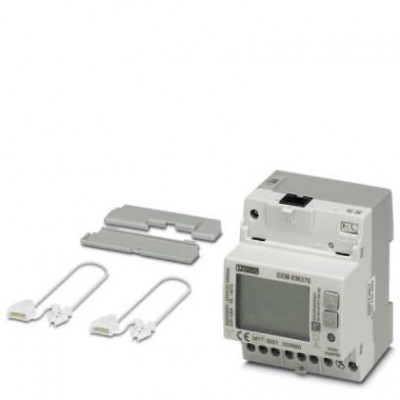

Измерительный прибор - EEM-EM375 - 2908581
Описание
Трехфазный счетчик для измерения эффективной мощности при помощи трансформатора тока 1 A / 5 A в сетях до 500 В, с S0-выходом, интерфейсом Ethernet, сертифицирован согласно директиве MIDХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27200307 |
| eCl@ss 5.1 | 27200307 |
| eCl@ss 6.0 | 27200307 |
| eCl@ss 7.0 | 27200307 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002308 |
| ETIM 5.0 | EC002308 |
| ETIM 6.0 | EC002301 |
| Входные данные | |
| Активная энергия (МЭК 62053-21) | Класс 1 |
| Диапазон входных напряжений | 3x 184 В ... 288 В (320 В ... 500 В) |
| Реактивная энергия (IEC 62053-23) | Класс 2 |
| Энергия (EN 50470-3) | Класс B |
| Коммуникационный интерфейс | |
| Cтандарт связи | IEEE 802.3 |
| Диапазон скорости передачи данных | 10 Мбит/с ... 100 Мбит/с |
| Контактная часть | |
| Максимальное напряжение переключения | 27 В DC |
| Общие сведения | |
| Потребляемая мощность | 3,5 ВА (1 Вт) |
| Окружающие условия | |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 80 % |
| Степень защиты | IP51 (Передняя панель) IP20 (Подключения) II (EN 50470-1) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 75 °C |
| Параметры подключения на стороне входа | |
| Наименование, подключение | Подключение для измерительного прибора |
| Релейные выходы | |
| Максимальный коммутационный ток | 27 мА |
| Релейные выходы: цепь активации | |
| Описание выходов | Пассивный, с оптронной развязкой |
| Стандарты и предписания | |
| MID | Соответствует требованиям MID |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Функции | |
| Наименование | Выход S0 |
| Характеристики клемм | |
| Момент затяжки, макс. | 1,5 Нм |
| Сечение жесткого провода | 1,5 мм² ... 6 мм² |
| Электрические данные | |
| Электрическая прочность | 6 кВ 4 кВ (EN 50470-3, 7.2) |
