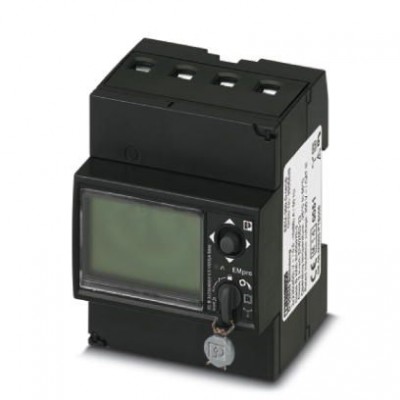

Измерительный прибор - EEM-350-D-MCB - 2905849
Описание
Трехфазный энергоизмерительный прибор для измерения эффективной мощности в сетях до 460 B / 65 A, с 3 цифровыми входами и интерфейсом RS-485, сертифицированным согласно директиве MIDХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27200301 |
| eCl@ss 5.1 | 27200301 |
| eCl@ss 6.0 | 27142330 |
| eCl@ss 7.0 | 27142330 |
| eCl@ss 8.0 | 27142330 |
| eCl@ss 9.0 | 27142330 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 4.0 | EC002301 |
| ETIM 5.0 | EC002301 |
| ETIM 6.0 | EC002301 |
| Аналоговые входы | |
| Принцип измерения | Измерение эффективного значения |
| Входные данные | |
| Входной сигнал напряжения | 5 В DC ±5 % |
| Диапазон входных напряжений | 196 В AC ... 460 В AC (Фаза/фаза) 113 В AC ... 265 В AC (Фаза/нейтраль) |
| Измеряемые параметры | Пер. ток, синусоидальный (50/60 Гц) |
| Нагрузочная способность по максимальному току | 1920 A (10 мс) |
| Наименование, вход | Измерительный вход |
| Реактивная энергия (IEC 62053-23) | Класс 2 |
| Стойкость к воздействию перенапряжений | 460 В AC (длительно) |
| Входы сигнала счетчика | |
| Входной ток | 10 A (масштабированный номинальный ток) 65 A (Iмакс.) |
| Интерфейс Ethernet | |
| Количество | 3 |
| Общие сведения | |
| Интерфейс | RS-485 |
| Норма | 750 мс |
| Показание | ЖК-индикатор |
| Потребляемая мощность | ≤ 12 ВА (2 W) |
| Соответствие нормам | Соответствие CE |
| Тип сети | 3-фазная (4-проводная) |
| Общие характеристики измерительной катушки | |
| Испытательное напряжение | 4 кВ AC (50 Гц, 1 мин) |
| Окружающие условия | |
| Допустимая влажность воздуха (хранение / транспортировка) | 0 % ... 90 % |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | < 90 % |
| Температура окружающей среды (хранение/транспорт) | -30 °C ... 70 °C |
| Питание | |
| Диапазон напряжения питания | Источник измеряемого напряжения |
| Размеры | |
| Высота | 90 мм |
| Глубина | 67 мм |
| Стандарты и предписания | |
| MID | Приложение V |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 72 мм |
| Функции | |
| Точность | 0,5 % (Фаза/нейтраль) |
| Характеристики клемм | |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 2,5 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 2,5 мм² |
| Указание | другие разъемы |
| Цифровые входы | |
| Описание входа | Цифровой вход |
| Дополнительные особенности | |
| Цвет | черный |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
