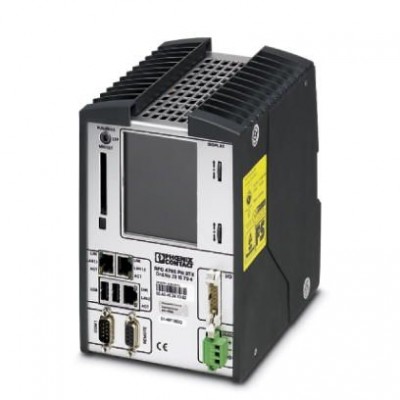

Устройства управления с-мы безопасности - RFC 470S PN 3TX - 2916794
Описание
Удаленный полевой контроллер с 3x 10/100 Ethernet, ведущее устройство INTERBUS, контроллер ввода-вывода PROFINET со встроенной системой безопасности PROFIsafe, устройство ввода-вывода PROFINET, степень защиты IP20, сменный модуль памяти для настройки параметровХарактеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240601 |
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242207 |
| eCl@ss 6.0 | 27242207 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
| ETIM | |
| ETIM 2.0 | EC000236 |
| ETIM 3.0 | EC000236 |
| ETIM 4.0 | EC000236 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| PROFINET | |
| Спецификация | Версия 1.1 |
| Функция устройства | PROFINET-Controller |
| Частота обновления | мин. 1 мс |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39122114 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Исполняющая система, соотв. МЭК-61131 | |
| Количество задач управления | 16 |
| Память для постоянного хранения данных | 240 кбайт (NVRAM) |
| Память для программ | тип. 8 Мбайт |
| Механическая конструкция | |
| Диагностический дисплей | да |
| Резервирование системы управления | нет |
| Формат | 124 x 185 x 190 мм (Ш x В x Г без вентилятора) 124 x 210 x 190 мм (Ш x В x с вентилятором) |
| Функция обеспечения безопасности | да |
| Общие сведения | |
| Интерфейс | INTERBUS (ведущ.) |
| Масса | 2000 г |
| Способ подключения | 14-контактный разъем FLK |
| Указания по значениям массы | без модуля охлаждения |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Удары (при эксплуатации) | 25г (Критерий 1 согласно МЭК 60068-2-27) |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая коэффициент пульсации) |
| Подключение, питание | С помощью съемных винтовых клемм |
| Рассеиваемая мощность | макс. 24 Вт |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 185 мм |
| Глубина | 190 мм |
| Система управления | |
| Диагностический инструмент | DIAG+ версии 2.00 и выше |
| Инжиниринговый инструмент | PC WORX |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Системные ограничения устройств сопряжения с шиной | |
| Количество поддерживаемых оконечных устройств | макс. 512 (из них 254 удаленных оконечных устройств или сегментов шины) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 1г (Критерий 1 согласно МЭК 60068-2-6) |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (от 45 °C только с модулем охлаждения) |
| Ширина | 124 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество оконечных устройств с каналом параметров | макс. 126 |
| Количество процессных данных | макс. 8192 бит (INTERBUS) |
| Характеристики компьютера | |
| Память для данных | 16 Мбайт |
| Процессор | Intel®Celeron®927 UE 1,5 ГГц |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
| Цифровые входы | |
| Количество входов | 5 |
| Цифровые выходы | |
| Количество выходов | 3 |
| Наименование, выход | Цифровые выходы |
| Электропитание | |
| Потребляемый ток, типовой | 1 A |
