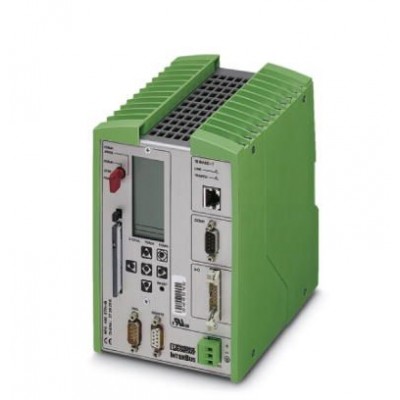

Управление - RFC 430 ETH-IB - 2730190
Описание
Remote Field Controller mit 1x10/100 Ethernet, INTERBUS-Master, Schutzart IP20, steckbarer Parametrierungsspeicher (MC FLASH). Удаленный полевой контроллер для EthernetУдаленный контроллер (RFC) с поддержкой МЭК 61131 и сетевым разъемом идеально подходит для распределенной модульной системы автоматизации. Удаленные полевые контроллеры - компактные промышленные устройства управления, устанавливаемые на DIN-рейку и обеспечивающие поддержку сети. По возможностям сравнимы с компьютером.
Встроенный разъем Ethernet
Встроенный разъем для Ethernet (витая пара) позволяет воспользоваться всеми возможностями, предоставляемыми Ethernet.
Благодаря Ethernet и TCP/IP устанавливаемые на монтажную рейку контроллеры получают возможность дистанционного доступа. Инновационные системы автоматизации создаются на основе сетевого программирования, управления и визуализации.
Использование INTERBUS OPC-сервера с помощью Ethernet обеспечивает сопряжение с различными пакетами визуализации.
Характеристики устройств управления, соотв. МЭК-61131
Удаленные полевые контроллеры поддерживают международный стандарт PC/104 для встроенных ПК-систем. Настройка конфигурации и программирование всех удаленных контроллеров выполняются согласно МЭК 61131 с помощью ПО для автоматизации PC WORX. PC WORX может использоваться локально с помощью последовательного интерфейса или удаленно через сеть (Ethernet).
Производительный процессор поддерживает 5 языков, определенных в МЭК 61131, и обеспечивает быстрое выполнение задач.
Связь по сети Ethernet
Коммуникационные функции, встроенные в модули RFC ... ETH-IB, обеспечивают эффективный обмен данными по сети Ethernet. Протокол Ethernet TCP/IP гарантирует, что удаленные контроллеры могут установить связь с любыми сетевыми устройствами. Стандартный транспортный протокол TCP/IP широко поддерживается компьютерами любой архитектуры и всеми операционными системами.
INTERBUS OPC-сервер обеспечивает стандартный обмен данными по сети Ethernet.
Обмен данными (напр. параметрами связи) между удаленными контроллерами по сети Ethernet реализуется на основе коммуникационных модулей TCP/IP Send&Receive; согласно МЭК 61131-5. Возможно создание распределенных модульных систем автоматизации. С помощью сети Ethernet можно также обеспечить синхронизацию времени.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240601 |
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242207 |
| eCl@ss 6.0 | 27242207 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
| ETIM | |
| ETIM 2.0 | EC000236 |
| ETIM 3.0 | EC000236 |
| ETIM 4.0 | EC000236 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| UNSPSC | |
| UNSPSC 11 | 43172015 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39122114 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 500 kBaud / 2 MBaud (переключаемый) |
| Исполняющая система, соотв. МЭК-61131 | |
| Количество задач управления | 16 |
| Память для постоянного хранения данных | 96 кбайт (NVRAM) |
| Память для программ | тип. 2 Мбайт (стандартная команда 170 K (IL)) |
| Механическая конструкция | |
| Диагностический дисплей | да |
| Резервирование системы управления | нет |
| Формат | 124 x 185 x 190 мм (Ш x В x Г без вентилятора и ключа) 124 x 210 x 190 мм (Ш x В x Г с вентилятором, без ключа) |
| Общие сведения | |
| Интерфейс | INTERBUS (ведущ.) |
| Масса | 1550 г |
| Способ подключения | 2-, 3-, 4-проводной |
| Указания по значениям массы | без модуля охлаждения |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 66 кПа ... 108 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 80 кПа ... 108 кПа (до 2000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 90 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 90 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 70 °C |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Питание | |
| Диапазон напряжения питания | 19,2 В DC ... 30 В DC (включая коэффициент пульсации) |
| Подключение, питание | С помощью съемных винтовых клемм |
| Рассеиваемая мощность | макс. 20 Вт |
| Потенциалы Axioline | |
| Электропитание | 24 В DC |
| Размеры | |
| Высота | 185 мм |
| Глубина | 190 мм |
| Система управления | |
| Диагностический инструмент | DIAG+ версии 1.14 и выше |
| Инжиниринговый инструмент | PC WORX |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Системные ограничения устройств сопряжения с шиной | |
| Количество поддерживаемых оконечных устройств | макс. 512 (из них 254 удаленных оконечных устройств или сегментов шины) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 1г, критерий 1 согласно IEC 60068-2-6 |
| Вибрация (хранение / транспортировка) | 1 г, критерий 1 согласно IEC 60068-2-6 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | 0 °C ... 55 °C (от 45 °C только с модулем охлаждения) |
| Ширина | 124 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество оконечных устройств с каналом параметров | макс. 62 |
| Количество процессных данных | макс. 8192 бит (INTERBUS-Master) |
| Характеристики компьютера | |
| Память для данных | 4 Мбайт |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
| Цифровые входы | |
| Количество входов | 5 |
| Цифровые выходы | |
| Количество выходов | 3 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
| Электропитание | |
| Остаточная пульсация | ±5 % |
| Потребляемый ток, типовой | 1,5 A |
| Монтажные характеристики | |
| Тип подключения | Гнездо D-SUB-9 |
