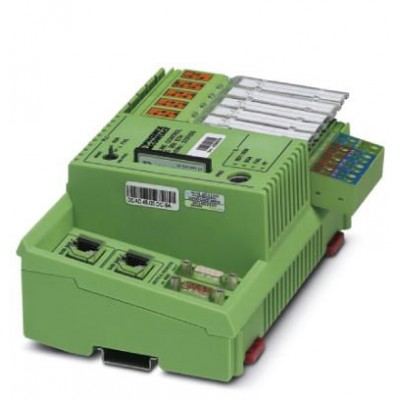

Управление - ILC 370 PN 2TX-IB/M - 2985576
Описание
Контроллер Inline с PROFINET-интерфейсами для сопряжения с другими устройствами управлениями или системами, поддержка языков программирования согласно МЭК 61131-3, в комплекте с соединительным штекером и держателем маркировки), допуск GL. Высокопроизводительный контроллер PROFINET ILC 370 PN 2TX-IB/M с допуском GL дополняет многокомпонентную серию устройств управления Inline Controller от Phoenix Contact. Он расширяет область применения контроллеров Inline Controller до приложений среднего размера. Благодаря прямой интеграции в систему автоматизации Inline, компактный контроллер может быть адаптирован для удовлетворения соответствующих потребностей. Встроенный интерфейс PROFINET позволяет производить его настройку и программирование при помощи программного обеспечения для систем автоматизации PC Worx, соответствующих МЭК 61131, а также обеспечивает возможность параллельного обмена данными с серверами OPC и коммуникации с устройствами, поддерживающими TCP/IP.Контроллеры серии Inline Controller позволяют решать широкий спектр задач с самыми различными требованиями в отношении производительности. Для решения любой конкретной задачи пользователь может всегда подобрать подходящее устройство. Серия представлена компонентами с различной производительностью процессоров, с поддержкой PROFINET и без нее, с сертификатами GL, а также без них.
Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27250203 |
| eCl@ss 4.1 | 27240601 |
| eCl@ss 5.0 | 27242215 |
| eCl@ss 5.1 | 27242207 |
| eCl@ss 6.0 | 27242207 |
| eCl@ss 7.0 | 27242207 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| REACh SVHC | 1,2-dimethoxyethane,ethylene glycol dimethyl ether (EGDME) 110-71-4 |
| ETIM | |
| ETIM 2.0 | EC000236 |
| ETIM 3.0 | EC000236 |
| ETIM 4.0 | EC000236 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| PROFINET | |
| Спецификация | Версия 1.1 |
| Функция устройства | PROFINET-Controller |
| Частота обновления | мин. 1 мс |
| UNSPSC | |
| UNSPSC 11 | 43172018 |
| UNSPSC 12.01 | 43201404 |
| UNSPSC 13.2 | 39122114 |
| UNSPSC 6.01 | 43172015 |
| UNSPSC 7.0901 | 43201404 |
| Входные данные | |
| Наименование, вход | Цифровые входы |
| Интерфейс Ethernet | |
| Количество | 2 |
| Интерфейсы | |
| Скорость передачи данных | 10/100 Мбит/с |
| Исполняющая система, соотв. МЭК-61131 | |
| Количество задач управления | 16 |
| Память для постоянного хранения данных | 96 кбайт (NVRAM) |
| Память для программ | тип. 2 Мбайт |
| Механическая конструкция | |
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Функция обеспечения безопасности | нет |
| Общие сведения | |
| Интерфейс | Ethernet 10Base-T/100Base-TX |
| Масса | 440 г |
| Способ подключения | 2-, 3-, 4-проводной |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 10 % ... 95 % (без выпадения конденсата) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 10 % ... 95 % (без выпадения конденсата) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Ударопрочность | 25г, критерий 1 согласно IEC 60068-2-27 |
| Питание | |
| Диапазон напряжения питания | 20,4 В DC ... 30 В DC |
| Рассеиваемая мощность | макс. 6 Вт |
| Потенциалы Axioline | |
| Электропитание | 24 В DC ±5 % |
| Размеры | |
| Высота | 140,5 мм |
| Глубина | 71,5 мм |
| Система управления | |
| Диагностический инструмент | DIAG+ версии 1.14 и выше |
| Инжиниринговый инструмент | PC WORX |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 |
| Системные ограничения устройств сопряжения с шиной | |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество поддерживаемых оконечных устройств | макс. 512 (Всего, из них 254 удаленных оконечных устройств, подключенных к шине, или сегментов шины) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 5г, соотв. МЭК 60068-2-6 |
| Вибрация (хранение / транспортировка) | 5г, 10 Гц ... 150 Гц, соотв. МЭК 60068-2-6 |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 55 °C |
| Ширина | 182 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество оконечных устройств с каналом параметров | макс. 62 |
| Количество поддерживаемых ответвительных клемм с отводом для удаленной шины | макс. 15 |
| Количество процессных данных | макс. 8192 бит (INTERBUS-Master) макс. 512 бит (INTERBUS-Slave) |
| Характеристики компьютера | |
| Память для данных | 4 Мбайт |
| Процессор | 400 МГц |
| Часы реального времени | Встроенные (с питанием от аккумулятора) |
| Цифровые входы | |
| Количество входов | 12 |
| Описание входа | 8 входов, вход сигнала прерывания |
| Цифровые выходы | |
| Количество выходов | 4 |
| Максимальный выходной ток на 1 канал | 500 мА |
| Наименование, выход | Цифровые выходы |
| Электропитание | |
| Остаточная пульсация | ± 5 % |
| Потребляемый ток, типовой | 250 мА (В режиме холостого прогона оконечные устройства к локальной шине не подключены, шина неактивна) |
