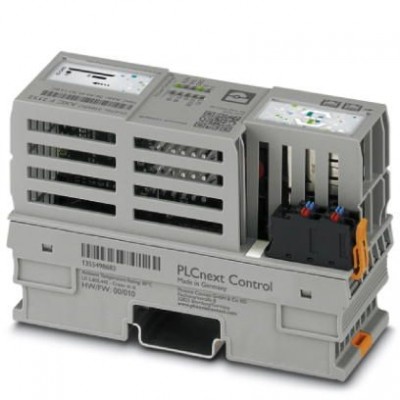

Управление - AXC F 2152 - 2404267
Описание
PLCnext Control для прямого управления модулями ввода-вывода Axioline F. С двумя интерфейсами Ethernet. В комплекте с соединительным штекером и цокольным модулем.. Контроллер PLCnext AXC F 2152 для системы ввода-вывода Axioline: быстрый, прочный и простой. В нем последовательно реализованы максимальная производительность, простота управления и возможность использования в суровых промышленных условиях.Характеристики
| eCl@ss | |
| eCl@ss 4.0 | 27240602 |
| eCl@ss 4.1 | 27240602 |
| eCl@ss 5.0 | 27242589 |
| eCl@ss 5.1 | 27242590 |
| eCl@ss 6.0 | 27242590 |
| eCl@ss 7.0 | 27242590 |
| eCl@ss 8.0 | 27242207 |
| eCl@ss 9.0 | 27242207 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001045 |
| ETIM 4.0 | EC001435 |
| ETIM 5.0 | EC000236 |
| ETIM 6.0 | EC000236 |
| PROFINET | |
| Спецификация | Version 2.3 |
| Функция устройства | Контроллер PROFINET, устройство PROFINET |
| Частота обновления | мин. 1 мс (4 устройства) мин. 16 мс (64 устройства) |
| Интерфейс Ethernet | |
| Количество | 1 |
| Интерфейсы | |
| Скорость передачи данных | 100 Мбит/с |
| Исполняющая система, соотв. МЭК-61131 | |
| Память для постоянного хранения данных | 48 кбайт (NVRAM) |
| Память для программ | 8 Мбайт |
| Механическая конструкция | |
| Диагностический дисплей | нет |
| Резервирование системы управления | нет |
| Функция обеспечения безопасности | нет |
| Общие сведения | |
| Интерфейс | Локальная шина Axioline F |
| Масса | 215 г |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 58 кПа ... 106 кПа (до 4500 м над уровнем моря) |
| Давление воздуха (эксплуатации) | 70 кПа ... 106 кПа (до 3000 м над уровнем моря) |
| Допустимая влажность воздуха (хранение / транспортировка) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Допустимая отн. влажность воздуха (при эксплуатации) | 5 % ... 95 % (согласно DIN EN 61131-2) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Ударопрочность | 30г, продолжительность 11 мс, ударный импульс полусинусоида, в соответствии с МЭК 60068-2-27 |
| Удары (при эксплуатации) | 10г (Испытание длительным толчком согласно EN 60068-2-29) |
| Размеры | |
| Высота | 126,93 мм |
| Глубина | 75 мм |
| Система управления | |
| Инжиниринговый инструмент | PC WORX ENGINEER Eclipse |
| Поддерживаемые языки программирования | Программирование в соответствии с МЭК 61131-3 C++ В зависимости от производителя |
| Системные ограничения устройств сопряжения с шиной | |
| Количество оконечных устройств, подключаемых к локальной шине | макс. 63 (Не превышайте максимально допустимое значение для потребляемого тока) |
| Количество поддерживаемых оконечных устройств | макс. 63 (на станцию) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 5г |
| Вибрация (хранение / транспортировка) | 5г |
| Излучение электромагнитных помех | Испытание на излучение помех согл. EN 61000-6-4 Класс A |
| Помехоустойчивость Burst | Испытание на помехозащищённость согл. EN 61000-6-2 Быстрые переходные процессы (всплески) согласно EN 61000-4-4/IEC 61000-4-4 Критерий B, 2 кВ |
| Помехоустойчивость EF | Испытание на помехозащищённость согл. EN 61000-6-2 Электромагнитные поля согласно EN 61000-4-3/IEC 61000-4-3 Критерий A, напряжённость поля: 10 В/м |
| Помехоустойчивость ESD | Испытание на помехозащищённость согл. EN 61000-6-2 Устойчивость к электростатическим разрядам (ESD) EN 61000-4-2/МЭК 61000-4-2 Критерий В, разряд между контактами 6 кВ, воздушный разряд 8 кВ Испытание на помехозащищённость согл. EN 61000-6-2 Защищенность от помех по цепи питания согласно EN 61000-4-6/IEC 61000-4-6 Критерий A; испытательное напряжение 10 В |
| Помехоустойчивость Surge | Испытание на помехозащищённость согл. EN 61000-6-2 Испытание на невосприимчивость к выбросу напряжения EN 61000-4-5/IEC 61000-4-5 Критерий В, питающая линия постоянного тока: ±0,5 кВ/±0,5 кВ (симметричный/несимметричный), экран кабеля шины 1 кВ |
| Электромагнитная совместимость | Соответствие директиве EMV 2014/30/EU |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C до 2000 м над уровнем моря (Cоблюдайте кривые) -25 °C ... 55 °C до 3000 м над уровнем моря (Cоблюдайте кривые) ≤ 55 °C (при макс. 1 A к UBus) > 55 °C ... 60 °C (только в сочетании с дополнительным модулем питания Axioline F AXL F PWR 1H (арт. № 2688297)) |
| Ширина | 45 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функция полевой шины | |
| Количество процессных данных | макс. 8192 бит (на станцию) макс. 4096 бит (Вход) макс. 4096 бит (Выход) |
| Характеристики компьютера | |
| Память для данных | 16 Мбайт |
| Процессор | ARM®Cortex®-A9 2x 800 МГц |
| Часы реального времени | да |
| Монтажные характеристики | |
| Тип подключения | Цокольный модуль |
