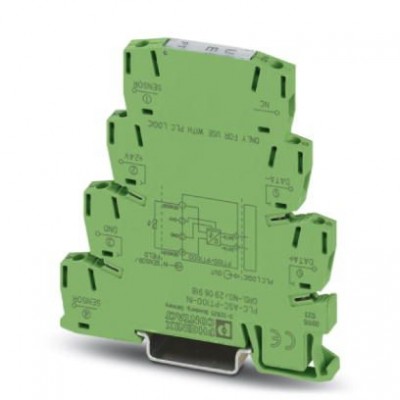

Модуль расширения - PLC-ASC-PT100-IN - 2906918
Описание
Температурный измерительный преобразователь Pt 100/Pt 1000 для логического модуля PLC logic (только поколение 2), одноканальный, тип сигнала (Pt 100, Pt 1000) настройка DIP-переключателями, винтовой зажимХарактеристики
| eCl@ss | |
| eCl@ss 5.0 | 27242201 |
| eCl@ss 5.1 | 27242201 |
| eCl@ss 6.0 | 27242201 |
| eCl@ss 7.0 | 27242201 |
| eCl@ss 8.0 | 27242201 |
| eCl@ss 9.0 | 27242201 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC001420 |
| ETIM 5.0 | EC001420 |
| ETIM 6.0 | EC001420 |
| Активная часть | |
| Индикация рабочего напряжения | LED зел. |
| Аналоговые входы | |
| Применяемые типы датчиков (RTD) | Pt 100 (IEC 60751, α = 0,00385) |
| Входные данные | |
| Диапазон измерения температуры | -50 °C ... 200 °C |
| Наименование, вход | Аналоговый вход, сопротивление |
| Входы датчика | |
| Ток питания датчика | ~ 900 мкA |
| Общие сведения | |
| Индикация ошибок | СИД красн. |
| Количество точек подключения | 4 |
| Монтажное положение | на выбор |
| Ошибка передачи, макс. | 1 % |
| Режим работы | 100 % ED |
| Способ подключения | 2-проводная схема |
| Температурный коэффициент, максимальный | 0,01 %/K |
| Указания по монтажу | устанавливаются в ряд без промежутков |
| Окружающие условия | |
| Температура окружающей среды (хранение/транспорт) | -20 °C ... 70 °C |
| Питание | |
| Диапазон номинальных напряжений питания цепи управления относительно US | 0,8 ... 1,1 |
| Номинальный ток питания цепи управления IS | 14 мА |
| Расчетное напряжение питания цепи управления US | 24 В DC |
| Потенциалы Axioline | |
| Наименование защиты | Защита от переполюсовки Защита от перенапр. |
| Размеры | |
| Высота | 80 мм |
| Глубина | 86 мм |
| Резьба винтов | M3 |
| Стандарты и предписания | |
| Изоляция | Основная изоляция |
| Расчетное напряжение изоляции | 50 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 50 °C |
| Ширина | 6,2 мм |
| Характеристики клемм | |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого провода | 0,14 мм² ... 2,5 мм² |
| Сечение жесткого провода | 0,14 мм² ... 2,5 мм² |
| Сечение проводника AWG | 26 ... 14 |
| Цифровые выходы | |
| Наименование, выход | Цифровой выход |
| Монтажные характеристики | |
| Тип подключения | Винтовые зажимы |
