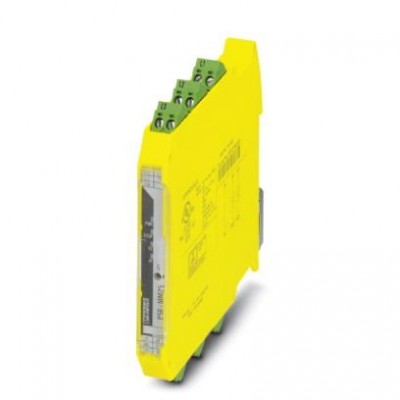

Устройство безопасного переключения - PSR-MM25-1NO-2DO-24DC-SP - 2702356

Name: Устройство безопасного переключения - PSR-MM25-1NO-2DO-24DC-SP - 2702356
Brand: Phoenix Contact
SKU: 2702356
Price: 30457 RUB
Availability: InStock

Описание

Предохранительное коммутационное устройство для контроля состояния останова в 3- и 1-фазных двигателях до SILCL 3, кат. 3, PL e, двухканальный анализ остаточного напряжения в двигателях пост. и перем. тока и трехфазных двигателях, вставная пружинная клемма, ширина: 12,5 мм

Характеристики

Design
Цвет корпуса	желтый
eCl@ss
eCl@ss 4.0	27371102
eCl@ss 4.1	27371102
eCl@ss 5.0	27371901
eCl@ss 5.1	27371901
eCl@ss 6.0	27371819
eCl@ss 7.0	27371819
eCl@ss 8.0	27371811
eCl@ss 9.0	27371811
Environmental Product Compliance
China RoHS	Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений
ETIM
ETIM 3.0	EC001449
ETIM 4.0	EC001449
ETIM 5.0	EC001448
ETIM 6.0	EC001448
UNSPSC
UNSPSC 11	39121501
UNSPSC 12.01	39121501
UNSPSC 13.2	39122331
UNSPSC 6.01	30211901
UNSPSC 7.0901	39121501
Воздушные пути и пути утечки
Напряжение	23 В DC (U_S- 1 В)
Время
Диапазон уставок выдержки времени	0,5 c ... 20 c ±1 % (K1, K2 Настраиваемый)
Тип. время притяжения при US	< 1 c
Входные данные
Входной сигнал напряжения	макс. 690 В AC/DC (к L1/L2/L3)
Выходные данные
Выходные предохранители	5 A gL / gG
Контактная часть
Исполнение контакта	1 цепь активации
Макс. ток продолжительной нагрузки	5 A (Cоблюдайте кривые)
Максимальный пусковой ток	500 мА
Материал контакта	AgSnO₂
Общие сведения
Вес нетто	146,7 г
Долговечность механическая	10x 10⁶коммутационных циклов
Индикатор состояния	4 двухцветных светодиода
Мин. степень защиты на месте установки	IP54
Монтажное положение	вертикальное или горизонтальное
Нормальный режим работы	100 % ED
Тип монтажа	Установка на монтажной рейке
Указания по монтажу	см. график зависимости от темп.
Окружающие условия
Макс. допустимая влажность воздуха (хранение/транспортировка)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Макс. допустимая отн. влажность воздуха (при эксплуатации)	75 % (В среднем, 85 % кратковременно, без выпадения конденсата)
Рабочая высота	макс. 2000 м (через NN)
Температура окружающей среды (хранение/транспорт)	-40 °C ... 85 °C
Параметры техники безопасности
Категория	3
Ограничение претензий касательно класса безопасности (SIL CL)	3 (4 A DC13; 5 A AC15; 17520 коммутационных циклов/год)
Уровень эффективности (PL)	e (4 A DC13; 5 A AC15; 17520 коммутационных циклов/год)
Уровни совокупной безопасности (SIL)	3 (4 A DC13; 5 A AC15; 17520 коммутационных циклов/год)
Питание
Время фильтрации	1 мс (на A1 при резком падении напряжения при U_s)
Защитная схема	Защита от перенапр. Cтабилитроны Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи
Номинальный ток питания цепи управления IS	тип. 50 мА
Потребляемая мощность на US	тип. 1,2 Вт
Пусковой ток	5,6 A (Δt = 400 µs при U_s)
Расчетное напряжение питания цепи управления US	24 В DC -15 % / +10 %
Потенциалы Axioline
Потребляемый ток	макс. 0,35 мА (к L1/L2/L3)
Прямые входы/выходы
Максимальная частота	макс. 3 кГц (при напряжениях > 2 V_RMS)
Размеры
Высота	116,6 мм
Глубина	114,5 мм
Релейные выходы: цепь активации
Коммутационная способность	мин. 72 мВт
Напряжение переключения	мин. 24 В AC/DC макс. 250 В AC/DC (Следует учитывать кривую нагрузки)
Описание выходов	безопасные замыкающие контакты
Среднеквадрат. значение суммарного тока	25 A²(Cоблюдайте кривые)
Частота коммутации	макс. 0,5 Гц
Релейные выходы: цепь обратной связи / сигнальная цепь
Защита от короткого замыкания	да
Сигнальные выходы
Ток	макс. 100 мА
Стандарты и предписания
Вибрация (при эксплуатации)	10 Гц ...150 Гц, 2г
Расчетное импульсное напряжение / изоляция	Базовая изоляция 4 кВ: между всеми токовыми цепями и корпусом Базовая изоляция 8 кВ: между L1 и L2 между L1 и L3 между L2 и L3 Безопасная развязка, усиленная изоляция 6 кВ: между A1/A2 и 13/14 между MO/FO и 13/14 Безопасная развязка, усиленная изоляция 8 кВ: между L1/L2/L3 и A1/A2 между L1/L2/L3 и MO/FO между L1/L2/L3 и 13/14
Расчетное напряжение изоляции	250 В AC 250 В AC 400 В AC в случае изоляционных промежутков между (L1/L2/L3) и остальными токовыми цепями 690 В AC (в случае изоляционных промежутков внутри L1/L2/L3)
Технические данные
Температура окружающей среды (при эксплуатации)	-20 °C ... 55 °C (Cоблюдайте кривые)
Ширина	12,5 мм
Указание
Ограничение износа	ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок
Функции
Время реакции	тип. 20 мс (при 50 Гц входной частоты)
Наименование	МЭК 61508 - высокие требования
Характеристики клемм
вставной	да
Длина снятия изоляции	8 мм
Сечение гибкого проводника макс.	1,5 мм²
Сечение гибкого проводника мин.	0,2 мм²
Сечение жесткого проводника макс.	1,5 мм²
Сечение жесткого проводника мин.	0,2 мм²
Сечение провода AWG макс.	16
Сечение провода AWG мин.	24
Цифровые выходы
Количество выходов	1 (без задержки)
Наименование, выход	Цепь активации
Габариты и материалы
Материал корпуса	PBT
