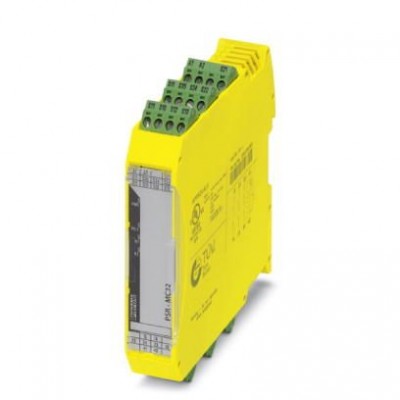

Реле безопасности - PSR-MC32-3NO-1NC-24-230UC-SC - 2700524
Описание
Реле безопасности для аварийного останова, защитных дверей и световых завес до SILCL 3, кат. 4, PL e, 1- или 2-канальный режим, автоматический или ручной, контроль пуска, 3 цепи активации, 1 цепь сигнального тока, US = 24 ... 230 В перем./пост. тока, вставная винтовая клеммаХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 13.2 | 39121501 |
| Активная часть | |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Время | |
| Время возврата в состояние готовности | < 500 мс |
| Время перезапуска | < 1 c |
| Тип. время возврата при US | < 20 мс (при управлении при помощи цепей тока) |
| Тип. время притяжения при US | < 200 мс (при управлении с помощью А1) |
| Тип. время срабатывания при US | < 150 мс (автоматический пуск) < 100 мс (контролируемый ручной пуск) |
| Выходные данные | |
| Выходные предохранители | 6 A gL / gG 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
| Выходные данные выхода обратного сигнала | |
| Коммутационная способность согласно МЭК 60947-5-1 | 5 A (24 В (DC13)) 5 A (250 В (AC15)) |
| Контактная часть | |
| Исполнение контакта | 3 цепи активации |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Материал контакта | AgSnO2 |
| Мощность отключения (активная нагрузка), максимальная | 1500 ВА (250 В AC, τ = 0 мс) Другие значения смотри на кривой нагрузки |
| Общие сведения | |
| Вес нетто | 243,8 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Индикатор состояния | 3 x LED зел. |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикальное или горизонтальное |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Указания по монтажу | см. график зависимости от темп. |
| Частота переключения | 1 Гц |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры техники безопасности | |
| Категория | 4 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
| Уровень эффективности (PL) | e |
| Уровни совокупной безопасности (SIL) | 3 |
| Питание | |
| Время фильтрации | 2 мс (на A1 при резком падении напряжения при Us) |
| Защитная схема | US: защита от перенапряжений Варистор 275 В / ограничительный диод 411 В |
| Кажущаяся мощность | тип. 5 ВА (при US) |
| Номинальный ток питания цепи управления IS | тип. 103 мА (24 В DC) тип. 47 мА (48 В DC) тип. 38 мА (110 B AC) тип. 21 мА (230 В AC) |
| Потребляемая мощность на US | 2,7 Вт (при DC) 2,9 Вт (при AC) |
| Пусковой ток | < 80 A (Δt = 50 мкс при Us) |
| Расчетное напряжение питания цепи управления US | 24 В AC/DC ... 230 В AC/DC -15 % / +10 % |
| Потенциалы Axioline | |
| Потребляемый ток | < 5 мА (при Us/Ix на S10/S12/S13/S34/S35) > -5 мА (при Us/Ix на S22) |
| Размеры | |
| Высота | 112,2 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 50 мВт |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) 40 Вт (48 В DC, τ = 40 мс) 36 Вт (60 B DC, τ = 40 мс) 35 Вт (110 В DC, τ = 40 мс) 33 Вт (220 В DC, τ = 40 мс) 1500 ВА (250 В AC, τ = 40 мс) |
| Напряжение переключения | мин. 5 В AC/DC макс. 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Описание выходов | безопасные замыкающие контакты |
| Среднеквадрат. значение суммарного тока | 72 A2(Cоблюдайте кривые) |
| Частота коммутации | макс. 1 Гц |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между цепями активации (23/24) и (33/34) и сигнальной цепью (41/42) Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом Безопасное разделение, усиленная изоляция 6 кВ между всеми остальными цепями тока |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 55 °C (Cоблюдайте кривые) |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Диапазон входного тока cигнал "0" | 0 мА ... 2 мА (для безопасного ОТКЛ; на S10/S12/S13) |
| Диапазон входных напряжений, сигнал "0" | 0 В DC ... 5 В DC (для безопасного ОТКЛ; на S10/S12/S13) |
| Защитная цепь / модуль | Ограничительный диод 38,6 В |
| Макс. допустимое сопротивление кабельной системы | 150 Ω |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -20 % / +25 % |
| Синхронность, вход 1/2 | ∞ |
| Цифровые выходы | |
| Количество выходов | 3 (без задержки) |
| Наименование, выход | Цепь активации |
| Габариты и материалы | |
| Материал корпуса | PBT |
