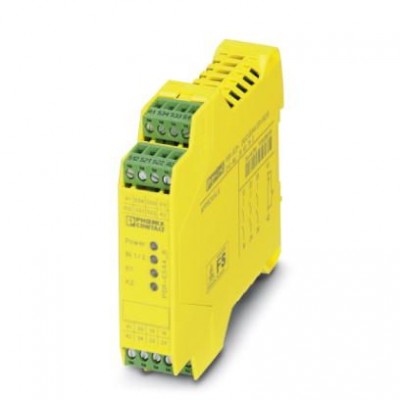

Реле безопасности - PSR-SPP- 24UC/ESA4/3X1/1X2/B - 2963941
Описание
Реле безопасности для контроля аварийного останова и защит. дверцы до SIL 3 или кат. 4, PL e согласно EN ISO 13849, 1- или 2-канальн. режим работы, 3 цепи активации, номин. напряжение на входе: 24 В AC/DC, втычная пружин. клеммаХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC000196 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Активная часть | |
| Время возврата, типовое | 45 мс (одноканальный) 10 мс (двухканальный) |
| Время срабатывания, типовое | 100 мс (автоматический пуск) |
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Индикация рабочего напряжения | LED зел. |
| Время | |
| Время возврата в состояние готовности | 1 c |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В AC/DC |
| Входной ток при UN, стандартный | 140 мA AC 65 мА DC |
| Выходные данные | |
| Выходные предохранители | 10 A gL/gG NEOZED (Замыкатель) 6 A gL/gG NEOZED (Размыкатель) |
| Минимальный пусковой ток | 25 мА |
| Контактная часть | |
| Исполнение контакта | 3 цепи активации 1 сигнальная цепь |
| Макс. ток продолжительной нагрузки | 6 A (Замыкатель) |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 6 A |
| Материал контакта | AgSnO2, + 0,2 мкм золото |
| Минимальное напряжение переключения | 15 В AC/DC |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) 288 Вт (48 В постоянного тока, τ = 0 мс) 77 Вт (110 В постоянного тока, τ = 0 мс) 88 Вт (220 В постоянного тока, τ = 0 мс) 1500 ВА (250 В AC, τ = 0 мс) |
| Общие сведения | |
| Вес нетто | 221,9 г |
| Долговечность механическая | прибл. 107коммутационных циклов |
| Индикатор состояния | LED зел. |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Параметры техники безопасности | |
| Категория | 4 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
| Уровень эффективности (PL) | e |
| Уровни совокупной безопасности (SIL) | 3 |
| Питание | |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Размеры | |
| Высота | 112 мм |
| Глубина | 114,5 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 0,4 Вт |
| Релейные выходы: цепь активации | |
| Коммутационная способность (360/ч коммутац. циклов) | 6 A (24 В DC) 5 A (230 В AC) |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) 40 Вт (48 В DC, τ = 40 мс) 35 Вт (110 В DC, τ = 40 мс) 33 Вт (220 В DC, τ = 40 мс) |
| Среднеквадрат. значение суммарного тока | 72 A2(ITH2= I12+ I22+ I32) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция, напряжение 6 кВ между A1-A2/логической цепью, цепью активации и индикации). |
| Расчетное напряжение изоляции | 250 В |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Макс. допустимое сопротивление кабельной системы | около 50 Ω (Входная и пусковая цепь при UN) |
| Напряжение входной, пусковой и обратной цепи | около 24 В DC |
| Синхронность, вход 1/2 | ∞ |
