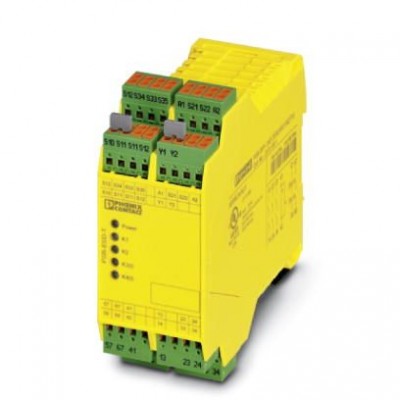

Реле безопасности - PSR-SPP- 24DC/ESD/5X1/1X2/ T 1 - 2981156
Описание
Предохранительное реле для контроля аварийного останова и управления защитной дверцей до SIL 3 или категории 4, PL e согласно EN ISO 13849, автоматическая или ручная активация, 3 замыкающих контакта, 1 размыкающий контакт, 2 замыкающих контакта с задержкой отключения 1,0 секунда, вставные клеммы с пружинными зажимамиХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Активная часть | |
| Время возврата, типовое | < 20 мс (при управлении с помощью S11/S12 и S21/S22) < 20 мс (при управлении с помощью А1) |
| Время срабатывания, типовое | < 600 мс (автоматический пуск) < 70 мс (ручной пуск) |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Время | |
| Время возврата в состояние готовности | < 1 c |
| Тип. время притяжения при US | < 600 мс (при управлении с помощью А1) |
| Входные данные | |
| Частота переключения максимальная | 0,5 Гц |
| Выходные данные | |
| Выходные предохранители | 10 A gL / gG (Замыкатель) 6 A gL / gG (Размыкатель) |
| Минимальный пусковой ток | 10 мА |
| Контактная часть | |
| Исполнение контакта | 5 цепей активации 1 сигнальная цепь |
| Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик) 6 A (Размыкатель) |
| Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Максимальный пусковой ток | 20 A (Δt 100 мс, контакты без задержки) 8 A (контакты с задержкой срабатывания) |
| Материал контакта | AgSnO2 |
| Минимальное напряжение переключения | 5 В AC/DC |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) 288 Вт (48 В постоянного тока, τ = 0 мс) 110 Вт (110 В пост. тока, τ = 0 мс, контакты с задержкой: 77 Вт) 88 Вт (220 В постоянного тока, τ = 0 мс) 1500 ВА (250 В перем. тока, τ = 0 мс, контакты с задержкой: 2000 ВА) |
| Общие сведения | |
| Вес нетто | 410,4 г |
| Временя задержки | K3(t), K4(t) установлены в зависимости от модели |
| Долговечность механическая | 10x 106коммутационных циклов |
| Индикатор состояния | 4 x LED зел. |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | на выбор |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Параметры техники безопасности | |
| Категория | 4 (Контакты без задержки срабатывания) 3 (контакты с задержкой срабатывания) |
| Категория останова | 0 1 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (для контактов с задержкой SILCL 2) |
| Уровень эффективности (PL) | e (для контактов с задержкой PL d) |
| Уровни совокупной безопасности (SIL) | 3 (для контактов с задержкой SIL 2) |
| Питание | |
| Время фильтрации | 1 мс (на A1 при резком падении напряжения при Us) макс. 1,5 мс (на S10, S12; ширина тестового импульса) 7,5 мс (к S10, S12; частота тестового импульса) Частота тестового импульса = 5 x ширина тестового импульса |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Номинальный ток питания цепи управления IS | тип. 150 мА |
| Потребляемая мощность на US | тип. 3,6 Вт |
| Пусковой ток | 200 мА (при US) < 40 мА (при Us/Ix на S10) < 150 мА (при Us/Ix на S12) > -60 мА (при Us/Ix на S22) < 40 мА (при Us/Ix на S34) < 40 мА (при US/Ix на S35) |
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % |
| Потенциалы Axioline | |
| Потребляемый ток | < 40 мА (при Us/Ix на S10) < 40 мА (при Us/Ix на S12) > -40 мА (при Us/Ix на S22) 0 мА (при Us/Ix на S34) < 5 мА (при US/Ix на S35) |
| Размеры | |
| Высота | 112 мм |
| Глубина | 114,5 мм |
| Релейные выходы | |
| Коммутационная способность минимальная | 50 мВт |
| Релейные выходы: цепь активации | |
| Коммутационная способность (360/ч коммутац. циклов) | 4 A (24 В DC) 4 A (230 В AC) |
| Мощность отключения (индуктивная нагрузка), максимальная | 42 Вт (24 В пост. тока, τ = 40 мс, контакты с задержкой: 48 Вт) 42 Вт (48 В пост. тока, τ = 40 мс, контакты с задержкой: 40 Вт) 42 Вт (110 В пост. тока, τ = 40 мс, контакты с задержкой: 35 Вт) 42 Вт (220 В пост. тока, τ = 40 мс, контакты с задержкой: 33 Вт) |
| Среднеквадрат. значение суммарного тока | 55 A2(Cоблюдайте кривые) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ: между всеми токовыми цепями и корпусом. Безопасное разделение, усиленная изоляция 6 кВ: между 13/14, 23/24, 33/34 и остальными токовыми цепями между 13/14, 23/24, 33/34 |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
| Ширина | 45 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Макс. допустимое сопротивление кабельной системы | около 11 Ω (Входная и пусковая цепь при US) |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -15 % / +10 % |
| Синхронность, вход 1/2 | ∞ |
| Габариты и материалы | |
| Материал корпуса | PBT |
