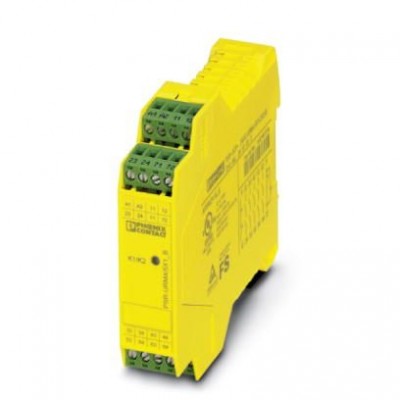

Модуль расширения - PSR-SCP- 24UC/URM4/5X1/2X2/B - 2981033
Описание
Одно- или двухканальный модуль расширения контактов, 5 замыкающих контактов, 1 размыкающий контакт, 1 цепь обратной связи, вставные винтовые клеммы, ширина: 22,5 ммХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 2.0 | EC001449 |
| ETIM 3.0 | EC001449 |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 11 | 39121501 |
| UNSPSC 12.01 | 39121501 |
| UNSPSC 13.2 | 39121501 |
| UNSPSC 6.01 | 30211901 |
| UNSPSC 7.0901 | 39121501 |
| Активная часть | |
| Время возврата, типовое | < 20 мс (при управлении с помощью А1) |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Время | |
| Время возврата в состояние готовности | < 1 c |
| Тип. время притяжения при US | < 20 мс (при управлении с помощью А1) |
| Входные данные | |
| Частота переключения максимальная | 1 Гц |
| Выходные данные | |
| Выходные предохранители | 10 A gL / gG (Замыкатель) 6 A gL / gG (Размыкатель) |
| Минимальный пусковой ток | 10 мА |
| Контактная часть | |
| Исполнение контакта | 5 цепей активации 1 цепь оповещения 1 сигнальная цепь |
| Макс. ток продолжительной нагрузки | 6 A (Замыкающий контакт, учитывайте кривые изменения характеристик) 6 A (Размыкатель) |
| Максимальное напряжение переключения | 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Максимальный пусковой ток | 20 A (Δt 100 мс) |
| Материал контакта | AgSnO2 |
| Минимальное напряжение переключения | 5 В AC/DC |
| Мощность отключения (активная нагрузка), максимальная | 144 Вт (24 В постоянного тока, τ = 0 мс) 288 Вт (48 В постоянного тока, τ = 0 мс) 110 Вт (110 В постоянного тока, τ = 0 мс) 88 Вт (220 В постоянного тока, τ = 0 мс) 1500 ВА (250 В AC, τ = 0 мс) |
| Общие сведения | |
| Вес нетто | 205,3 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикальное или горизонтальное |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Указания по монтажу | см. график зависимости от темп. |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | макс. 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 70 °C |
| Параметры техники безопасности | |
| Категория | 4 (в сочетании с подходящим устройством обработки данных) |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Уровень эффективности (PL) | e (в сочетании с подходящим устройством обработки данных) |
| Уровни совокупной безопасности (SIL) | 3 (в сочетании с подходящим устройством обработки данных) |
| Питание | |
| Время фильтрации | 2 мс (на A1 при резком падении напряжения при Us) |
| Защитная схема | Защита от перенапр. Варистор |
| Номинальный ток питания цепи управления IS | тип. 81 мA AC тип. 71 мА DC |
| Потребляемая мощность на US | тип. 1,94 Вт (AC) тип. 1,7 Вт (DC) |
| Пусковой ток | 175 мА (Δt = 5 мс при Us) |
| Расчетное напряжение питания цепи управления US | 24 В AC/DC -15 % / +10 % |
| Размеры | |
| Высота | 99 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы | |
| Коммутационная способность минимальная | 50 мВт |
| Релейные выходы: цепь активации | |
| Коммутационная способность (360/ч коммутац. циклов) | 4 A (24 В DC) 4 A (230 В AC) |
| Мощность отключения (индуктивная нагрузка), максимальная | 42 Вт (24 В DC, τ = 40 мс) 42 Вт (48 В DC, τ = 40 мс) 42 Вт (110 В DC, τ = 40 мс) 42 Вт (220 В DC, τ = 40 мс) |
| Среднеквадрат. значение суммарного тока | 72 A2(Cоблюдайте кривые) |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ: между всеми токовыми цепями и корпусом Безопасное разделение, усиленная изоляция 6 кВ: между A1/A2, 11/12, 23/24, 71/72 и 33/34, 43/44, 53/54, 63/64 |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 55 °C (Cоблюдайте кривые) |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Габариты и материалы | |
| Материал корпуса | PBT |
