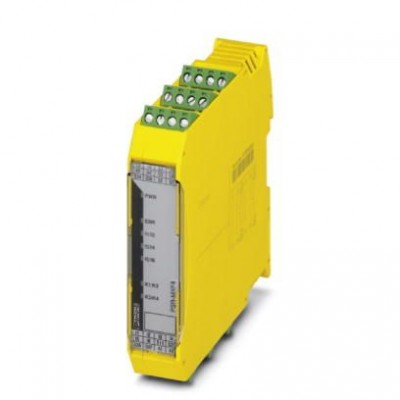

Реле безопасности - PSR-SCP-24DC/MXF4/4X1/2X2/B - 2903260
Описание
Многофункциональное реле безопасности для функций аварийного останова, защитной дверцы и фоторелейной завесы до SIL 3, кат.4, PL e, контроль активирования автоматически или вручную, 4 замыкающих контакта, 3 функции безопасности, 2 уровня отключения, вставная винтовая клеммаХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 4.0 | 27371102 |
| eCl@ss 4.1 | 27371102 |
| eCl@ss 5.0 | 27371901 |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 7.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 4.0 | EC001449 |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| UNSPSC | |
| UNSPSC 13.2 | 39121501 |
| Активная часть | |
| Время возврата, типовое | 25 мс (при управлении с помощью S11/S12 и S21/S22) 20 мс (при управлении с помощью А1) |
| Время срабатывания, типовое | 175 мс (контролируемый / ручной пуск) 250 мс (автоматический пуск) |
| Диапазон входных напряжений относительно UN | 0,85 ... 1,1 |
| Индикация рабочего напряжения | 1 x СИД зеленый. |
| Время | |
| Время возврата в состояние готовности | 1 c (Время перехода в состояние готовности после активации цепи датчика: 100 мс) |
| Тип. время притяжения при US | 250 мс (при управлении с помощью А1) |
| Входные данные | |
| Входное номинальное напряжение UN | 24 В DC |
| Входной ток при UN, стандартный | 125 мА (при замкнутых реле) 55 мА (Двухканальное управление 24 В / 0 В + макс. 200 мA (сигнальные выходы 32/62) при разомкнутых реле) |
| Частота переключения максимальная | 0,5 Гц |
| Выходные данные | |
| Выходные предохранители | 6 A gL/gG NEOZED (Замыкатель) 4 A gL/gG NEOZED (для применения в устройствах с низкими требованиями к безопасности) |
| Минимальный пусковой ток | 10 мА |
| Контактная часть | |
| Исполнение контакта | 4 замыкающиеся цепи 2 полупроводниковых сигнальных выхода |
| Макс. ток продолжительной нагрузки | 6 A (Замыкатель) макс. 100 мА (Сигнальный выход (24 В DC)) |
| Максимальное напряжение переключения | 250 В AC/DC |
| Максимальный пусковой ток | 6 A |
| Материал контакта | AgCuNi, +0,2 -0,4 µm Au |
| Минимальное напряжение переключения | 10 В AC/DC |
| Мощность отключения (активная нагрузка), максимальная | 1500 ВА (250 В AC, τ = 0 мс) 66 Вт (220 В постоянного тока, τ = 0 мс) 66 Вт (110 В постоянного тока, τ = 0 мс) 100 Вт (48 В постоянного тока, τ = 0 мс) 144 Вт (24 В постоянного тока, τ = 0 мс) |
| Общие сведения | |
| Вес нетто | 99,99 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Индикатор состояния | 5 зеленых светодиодов |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикальное или горизонтальное |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно EN 50205 |
| Указания по монтажу | см. график зависимости от темп. |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -25 °C ... 85 °C |
| Параметры техники безопасности | |
| Категория | 4 |
| Ограничение претензий касательно класса безопасности (SIL CL) | 3 |
| Уровень эффективности (PL) | e (5 A DC13; 3 A AC15; 8760 коммутационных циклов/год) |
| Уровни совокупной безопасности (SIL) | 3 3 |
| Питание | |
| Время фильтрации | макс. 1,5 мс (Ширина тестового импульса; для всех эквивалентных входов) мин. 7,5 мс (Частота тестового импульса; для всех эквивалентных входов) |
| Защитная схема | Защита от перенапр. Cтабилитроны |
| Потенциалы Axioline | |
| Потребляемый ток | тип. 5 мА (Входы Iмакс/Ix) 20 мА (в момент включения) |
| Размеры | |
| Высота | 112,2 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы | |
| Коммутационная способность минимальная | 0,1 Вт |
| Релейные выходы: цепь активации | |
| Коммутационная способность (360/ч коммутац. циклов) | 5 A (0,1 Гц; DC13; 24 В) |
| Мощность отключения (индуктивная нагрузка), максимальная | 48 Вт (24 В DC, τ = 40 мс) 43 Вт (48 В DC, τ = 40 мс) |
| Среднеквадрат. значение суммарного тока | 72 A2(ITH2= I12+ I22+ I32+ I42) |
| Стандарты и предписания | |
| Расчетное импульсное напряжение / изоляция | 4 кВ / базовая изоляция (безопасное разделение, усиленная изоляция и 6 кВ между входной электрической цепью, токопроводящими дорожками активации и предохранительными цепями 1 (13/14, 23/24) и предохранительной цепью 2 (43/44, 53/54).) |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -20 °C ... 45 °C (См. график завис. пар.) |
| Ширина | 22,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | EN ISO 13849 |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Макс. допустимое сопротивление кабельной системы | 100 Ω |
| Напряжение входной, пусковой и обратной цепи | 24 В -15 %; +10 % (первый канал: 24 В; второй канал: 0 В) |
| Синхронность, вход 1/2 | ∞ |
