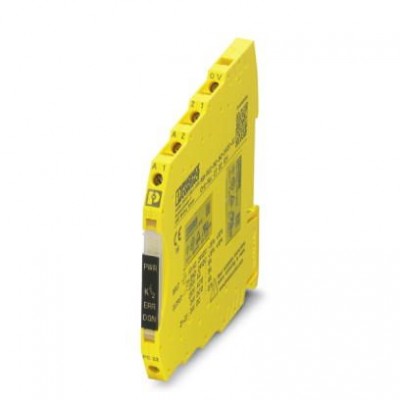

Реле сопряжения - PSR-PS22-1NO-1NC-24VDC-SC - 2702524
Описание
Реле сопряжения для областей с высокими и низкими требованиями SIL 3, для сопряжения дискретных выходных сигналов периферийных устройств, 1 цепь активации, 1 цепь обратной связи, с безопасным отключением, фильтр тестовых импульсов, несъемная винтовая клеммаХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| Активная часть | |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Время | |
| Время возврата в состояние готовности | 500 мс |
| Тип. время возврата при US | 30 мс (при управлении с помощью A1-A2) |
| Тип. время притяжения при US | 150 мс (при управлении с помощью A1-A2) |
| Выходные данные | |
| Выходные предохранители | 6 A gL / gG 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
| Выходные данные выхода обратного сигнала | |
| Коммутационная способность согласно МЭК 60947-5-1 | 4 A (24 В (DC13)) 5 A (250 В (AC15)) |
| Контактная часть | |
| Исполнение контакта | 1 цепь активации |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) 4 A (Замыкающий контакт, для приложений с низкими требованиями) |
| Материал контакта | AgSnO2 |
| Общие сведения | |
| Вес нетто | 143,9 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Индикатор состояния | 2 зеленых светодиода |
| Индикация ошибок | 1 x красный СИД |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикальное или горизонтальное |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
| Указания по монтажу | см. график зависимости от темп. |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры техники безопасности | |
| Уровни совокупной безопасности (SIL) | 3 (< 15 % всего уровня SIL) |
| Питание | |
| Время фильтрации | макс. 3 мс (на A1-A2 при резких провалах напряжения при Us) макс. 3 мс (к A1-A2; ширина низкого тестового импульса) ≥ 50 мс (к A1-A2; частота низкого тестового импульса) макс. 17 мс (к A1-A2; ширина высокого тестового импульса) ≥ 600 мс (к A1-A2; частота высокого тестового импульса) |
| Входной ток на UD | 6 мА (на контактах 21-0 В при UD; + 100 мА соответственно в зависимости от нагрузки на контакте 22) |
| Защитная схема | Защита от перенапр. Ограничительный диод 35 В (A1-A2); ограничительный диод 33 В (21-0 В); ограничительный диод 35 В (22-0 В) Защита от неправильного подключения для расчетного напряжения питания цепи управления и диагностического напряжения |
| Напряжение питания для диагностики UD | 24 В DC -15 % / +10 % (на контакте 21) |
| Номинальный ток питания цепи управления IS | тип. 45 мА |
| Потребляемая мощность на US | тип. 1,08 Вт |
| Пусковой ток | тип. 150 мА (Δt < 5 мс при Us) |
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % 20,4 В DC ... 26,4 В DC |
| Ток включения на UD | тип. 200 мА (Δt < 1 мс; на контактах 21-0 В при UD) |
| Размеры | |
| Высота | 93,1 мм |
| Глубина | 102,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 60 мВт |
| Напряжение переключения | мин. 12 В AC/DC макс. 250 В AC/DC (Следует учитывать кривую нагрузки) |
| Описание выходов | безопасные замыкающие контакты |
| Среднеквадрат. значение суммарного тока | 36 A2(Cоблюдайте кривые) |
| Частота коммутации | макс. 1 Гц |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом Безопасная развязка, усиленная изоляция 6 кВ от цепи управления (A1/A2) и цепи диагностики (0V/21/22) к цепи активации (13/14) |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Cоблюдайте кривые) |
| Ширина | 6,8 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | нет |
| Длина снятия изоляции | 12 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 26 |
| Цифровые выходы | |
| Выходное напряжение | Выход напряжения питания диагностики на контакте 22: UD- 1,6 В |
| Количество выходов | 1 (без задержки) |
| Наименование, выход | Цепь активации |
| Габариты и материалы | |
| Материал корпуса | PBT |
