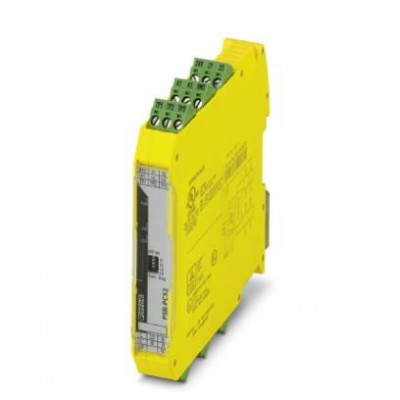

Реле сопряжения - PSR-PC52-1NO-1NC-24DC-SC - 1017062
Описание
Реле сопряжения для гальванического разделения и согласования мощности в приложениях SIL 3 F&G;, низкие требования, диагностика нагрузки в состоянии Off и On на обрыв цепи и короткое замыкание, 1 цепь активации, фильтр тест. импульсов, вставная винт. клемма, ширина 17,5 ммХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| ETIM | |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| Время | |
| Время возврата в состояние готовности | 1 c (при управлении с помощью A1-A2) |
| Тип. время возврата при US | тип. 30 мс (при управлении с помощью A1-A2) |
| Тип. время притяжения при US | тип. 100 мс (при управлении с помощью A1-A2) |
| Контактная часть | |
| Исполнение контакта | 1 цепь активации |
| Макс. ток продолжительной нагрузки | 3 A (Учитывать снижение характеристик, тип и напряжение нагрузки) |
| Материал контакта | AgNi, тонкое золочение, сплав серебра |
| Общие сведения | |
| Вес нетто | 221,1 г |
| Долговечность механическая | прибл. 5x 107коммутационных циклов |
| Индикатор состояния | 1 x СИД желт., 1 x СИД зеленый, 1 x СИД красный |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикальное или горизонтальное |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле |
| Указания по монтажу | см. график зависимости от темп. |
| Окружающие условия | |
| Давление воздуха (хранение / транспортировка) | 79 кПа ... 106 кПа |
| Давление воздуха (эксплуатации) | 79 кПа ... 106 кПа |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Степень защиты | IP20 |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 65 °C |
| Ударопрочность | 15г, 11 мс |
| Параметры техники безопасности | |
| Уровни совокупной безопасности (SIL) | 3 |
| Питание | |
| Время фильтрации | 2 мс (на A1-A2 при резких провалах напряжения при Us) макс. 2 мс (к A1-A2; ширина низкого тестового импульса) ≥ 100 мс (к A1-A2; частота низкого тестового импульса) макс. 17 мс (к A1-A2; ширина высокого тестового импульса) ≥ 800 мс (к A1-A2; частота высокого тестового импульса) |
| Входной ток на UD | 35 мА (при UD= 24 B) 45 мА (при UD= 19 B) 25 мА (при UD= 30 B) |
| Защитная схема | Защита от перенапр. 36 В ограничительный диод (A1-A2)33 В ограничительный диод (24В-GND) Защита от неправильного подключения для расчетного напряжения питания цепи управления и диагностического напряжения |
| Напряжение питания для диагностики UD | 24 В DC -20 % / +25 % |
| Номинальный ток питания цепи управления IS | тип. 75 мА |
| Потребляемая мощность на UD | тип. 0,9 Вт (при UD; положение ОТКЛ) |
| Потребляемая мощность на US | тип. 2 Вт (при US/UD; положение ВКЛ) |
| Пусковой ток | макс. 100 мА |
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % 20,4 В DC ... 26,4 В DC |
| Ток включения на UD | 1,5 A (Δt < 10 µs) |
| Потенциалы Axioline | |
| Наименование защиты | Защита от перенапр. |
| Потребляемый ток | тип. 20 мА (Вход TP1) тип. 20 мА (Вход TP2) тип. 30 мА (Вход TP3) |
| Размеры | |
| Высота | 112,2 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 1 Вт |
| Напряжение переключения | мин. 16 В AC/DC макс. 250 В AC макс. 125 В DC |
| Описание выходов | безопасные замыкающие контакты |
| Порог диагностики | 7 Ω ... 20 кΩ (конфигурируемый) |
| Среднеквадрат. значение суммарного тока | 9 A2(Cоблюдайте кривые) |
| Частота коммутации | макс. 0,5 Гц |
| Релейные выходы: цепь обратной связи / сигнальная цепь | |
| Защита от короткого замыкания | нет |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом Безопасная развязка, усиленная изоляция 6 кВ от (A1/A2, 24V/0V, 21/22 и TP1/TP2/TP3) к цепи активации (L, L´, LO, LO´, NI, NI´, N,N´) |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -25 °C ... 60 °C (Cоблюдайте кривые) |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - низкие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Защитная цепь / модуль | Ограничительный диод 36 В |
| Количество входов | 3 |
| Описание входа | Тестовые точки для контрольного испытания |
| Цифровые выходы | |
| Количество выходов | 1 (без задержки) |
| Наименование, выход | Цепь активации |
| Габариты и материалы | |
| Материал корпуса | Frianyl A 63 R V0 |
| Эксплуатационные характеристики | |
| Степень загрязнения | 2 |
| Электротехнические характеристики | |
| Категория перенапряжения | III |
