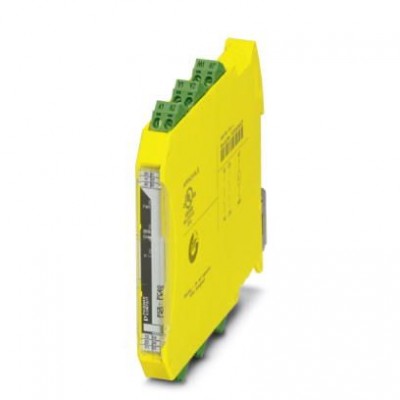

Реле сопряжения - PSR-PC40-2NO-1DO-24DC-SP - 2700589
Описание
Реле сопряжения для областей с высокими и низкими требованиями SIL 3, для сопряжения дискретных выход. сигналов периферийных устройств, 2 цепи активации, 1 цифр. сигнальн. выход, с безопасным отключением, фильтр тестовых импульсов, вставные пружин. клеммыХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению: не ограничен = EFUP-e Не содержит опасных веществ, выходящих за пределы пороговых значений |
| ETIM | |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| Активная часть | |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Воздушные пути и пути утечки | |
| Напряжение | 22 В DC (Us- 2 В) |
| Время | |
| Время возврата в состояние готовности | 500 мс |
| Тип. время возврата при US | < 35 мс (при управлении с помощью А1) |
| Тип. время притяжения при US | < 200 мс (при управлении с помощью А1, автоматический запуск) |
| Выходные данные | |
| Выходные предохранители | 6 A gL / gG (Замыкатель) 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
| Контактная часть | |
| Исполнение контакта | 2 цепи активации |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Максимальный пусковой ток | 500 мА (t = 1 мс при Us) |
| Материал контакта | AgSnO2 |
| Общие сведения | |
| Вес нетто | 197 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Индикатор состояния | 2 зеленых светодиода |
| Индикация ошибок | 1 x красный СИД |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикально, горизонтально, с расположением передней панели модуля сверху |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
| Указания по монтажу | см. график зависимости от темп. |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры техники безопасности | |
| Уровни совокупной безопасности (SIL) | 3 (< 15 % всего уровня SIL) |
| Питание | |
| Время фильтрации | макс. 2 мс (на A1-A2; ширина тестового импульса) ≥ 100 мс (на A1-A2; частота тестового импульса) |
| Защитная схема | Защита от перенапр. Cтабилитроны Защита от ошибочного подключения для расчетного напряжения питания управляющей цепи |
| Номинальный ток питания цепи управления IS | тип. 75 мА |
| Потребляемая мощность на US | тип. 1,8 Вт |
| Пусковой ток | 400 мА (Δt < 100 µs при Us) |
| Расчетное напряжение питания цепи управления US | 24 В DC -15 % / +10 % 20,4 В DC ... 26,4 В DC |
| Потенциалы Axioline | |
| Потребляемый ток | < 5 мА (Y1-Y2) |
| Размеры | |
| Высота | 116,6 мм |
| Глубина | 114,5 мм |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 60 мВт |
| Напряжение переключения | мин. 12 В AC/DC макс. 250 В AC/DC |
| Описание выходов | безопасные замыкающие контакты |
| Среднеквадрат. значение суммарного тока | 60 A2(Cоблюдайте кривые) |
| Частота коммутации | макс. 0,5 Гц |
| Релейные выходы: цепь обратной связи / сигнальная цепь | |
| Защита от короткого замыкания | нет |
| Сигнальные выходы | |
| Ток | макс. 100 мА |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 2г |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
| Расчетное импульсное напряжение / изоляция | Безопасное разделение, усиленная изоляция 6 кВ цепи управления, стартовой цепи, выхода сигнализации на цепи активации; 4 кВ / базовая изоляция между цепями активации и между всеми электрическими цепями и корпусом |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Cоблюдайте кривые) |
| Ширина | 12,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 8 мм |
| Сечение гибкого проводника макс. | 1,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 1,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 16 |
| Сечение провода AWG мин. | 24 |
| Цифровые входы | |
| Макс. допустимое сопротивление кабельной системы | 150 Ω (Y1-Y2) |
| Напряжение входной, пусковой и обратной цепи | 24 В DC -15 % / +10 % (Y1-Y2) |
| Цифровые выходы | |
| Количество выходов | 2 (без задержки) |
| Наименование, выход | Цепь активации |
| Габариты и материалы | |
| Материал корпуса | PBT |
