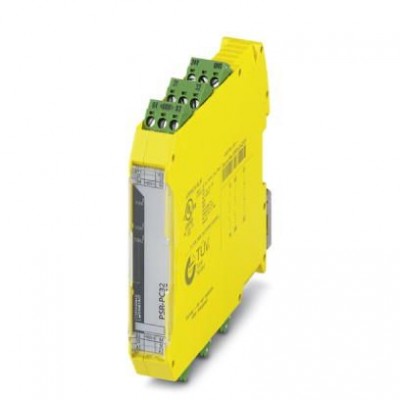

Реле сопряжения - PSR-PC32-2NO-1NC-24-230UC-SC - 2700581
Описание
Реле сопряжения для SIL 3 в приложениях с высокими и низкими требованиями, передает цифровые сигналы периферийным устройствам, широкодиапазонный вход 24 В...230 В, 2 цепи активации (1 до 60 В, 1 до 250 В) 1 цепь обратной связи, с безопасным отключением, вставная винтовая клеммаХарактеристики
| Design | |
| Цвет корпуса | желтый |
| eCl@ss | |
| eCl@ss 5.1 | 27371901 |
| eCl@ss 6.0 | 27371819 |
| eCl@ss 8.0 | 27371819 |
| eCl@ss 9.0 | 27371819 |
| Environmental Product Compliance | |
| China RoHS | Период времени для применения по назначению (EFUP): 50 лет |
| ETIM | |
| ETIM 5.0 | EC001449 |
| ETIM 6.0 | EC001449 |
| Активная часть | |
| Индикация рабочего напряжения | 1 x СИД желт. |
| Время | |
| Время возврата в состояние готовности | < 500 мс |
| Тип. время возврата при US | < 200 мс (при управлении A1 при Us) |
| Тип. время срабатывания при US | < 100 мс (при управлении A1 при Us) |
| Выходные данные | |
| Выходные предохранители | 6 A gL / gG 4 A gL / gG (для применения в устройствах с низкими требованиями к безопасности) |
| Контактная часть | |
| Исполнение контакта | 2 цепи активации |
| Макс. ток продолжительной нагрузки | 6 A (Cоблюдайте кривые) |
| Материал контакта | AgSnO2 |
| Общие сведения | |
| Вес нетто | 227,6 г |
| Долговечность механическая | 10x 106коммутационных циклов |
| Индикатор состояния | 1 x СИД зеленый, 1 x СИД желтый |
| Мин. степень защиты на месте установки | IP54 |
| Монтажное положение | вертикальное или горизонтальное |
| Нормальный режим работы | 100 % ED |
| Тип монтажа | Установка на монтажной рейке |
| Тип реле | Электромеханическое реле с контактами с принудительной коммутацией согласно МЭК/EN 61810-3 (EN 50205) |
| Указания по монтажу | см. график зависимости от темп. |
| Окружающие условия | |
| Макс. допустимая влажность воздуха (хранение/транспортировка) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Макс. допустимая отн. влажность воздуха (при эксплуатации) | 75 % (В среднем, 85 % кратковременно, без выпадения конденсата) |
| Рабочая высота | ≤ 2000 м (через NN) |
| Температура окружающей среды (хранение/транспорт) | -40 °C ... 85 °C |
| Параметры техники безопасности | |
| Уровни совокупной безопасности (SIL) | 3 (< 15 % всего уровня SIL) |
| Питание | |
| Время фильтрации | 10 мс (24 В пост. тока, A1 при резком падении напряжения при Us ) макс. 1,5 мс (к A1-A2; ширина тестового импульса; при 24 В пост. тока) 7,5 мс (к A1-A2; частота тестового импульса; при 24 В пост. тока) Частота тестового импульса = 5 x ширина тестового импульса |
| Входной ток на UD | < 5 мА (на клеммах 24V/GND при UD) |
| Защитная схема | US: защита от перенапряжений Варистор 275 В UD: защита от перенапряжений Ограничительный диод 33 В UD: защита от перепутывания полярности |
| Кажущаяся мощность | тип. 4,1 ВА |
| Напряжение питания для диагностики UD | 24 В DC -15 % / +10 % |
| Номинальный ток питания цепи управления IS | 75 мА (24 В DC) 34 мА (48 В DC) 97 мА (42 B AC) 28 мА (120 В AC) 16 мА (230 В AC) |
| Потребляемая мощность на US | 1,8 Вт (при DC) 2,1 Вт (при AC) |
| Пусковой ток | тип. 16 A (Δt < 100 µs при Us) < 5 мА (на клеммах 24V/GND при UD) |
| Расчетное напряжение питания цепи управления US | 24 В AC/DC ... 230 В AC/DC -15 % ... +10 % |
| Размеры | |
| Высота | 112,2 мм |
| Глубина | 114,5 мм |
| Резьба винтов | M3 |
| Релейные выходы: цепь активации | |
| Коммутационная способность | мин. 60 мВт |
| Коммутационная способность (360/ч коммутац. циклов) | 4 A (24 В (DC13)) 5 A (230 В (AC 15)) |
| Напряжение переключения | мин. 12 В AC/DC макс. 250 В AC/DC (13/14, учитывать кривую нагрузки) макс. 60 В AC/DC (93/94, учитывать кривую нагрузки) |
| Описание выходов | безопасные замыкающие контакты |
| Среднеквадрат. значение суммарного тока | 72 A2(Cоблюдайте кривые) |
| Частота коммутации | макс. 1 Гц |
| Стандарты и предписания | |
| Вибрация (при эксплуатации) | 10 Гц ...150 Гц, 2г |
| Испытания методом моделирования условий окружающей среды | ISA-S71.04 (G3) |
| Расчетное импульсное напряжение / изоляция | Базовая изоляция 4 кВ между всеми токовыми цепями и корпусом Безопасное разделение, усиленная изоляция 2,5 кВ между (93/94) и (31/32, 24V/GND) Безопасное разделение, усиленная изоляция 6 кВ: между (A1/A2) и (13/14) и (31/32, 24V/GND) между (A1/A2) и (93/94) между (13/14) и (93/94) |
| Расчетное напряжение изоляции | 250 В AC |
| Технические данные | |
| Температура окружающей среды (при эксплуатации) | -40 °C ... 70 °C (Cоблюдайте кривые) |
| Ширина | 17,5 мм |
| Указание | |
| Ограничение износа | ЭМС: продукт класса А, см. декларацию производителя в разделе загрузок |
| Функции | |
| Наименование | МЭК 61508 - высокие требования |
| Характеристики клемм | |
| вставной | да |
| Длина снятия изоляции | 7 мм |
| Сечение гибкого проводника макс. | 2,5 мм² |
| Сечение гибкого проводника мин. | 0,2 мм² |
| Сечение жесткого проводника макс. | 2,5 мм² |
| Сечение жесткого проводника мин. | 0,2 мм² |
| Сечение провода AWG макс. | 12 |
| Сечение провода AWG мин. | 24 |
| Цифровые выходы | |
| Количество выходов | 2 (без задержки) |
| Наименование, выход | Цепь активации |
| Габариты и материалы | |
| Материал корпуса | PBT |
