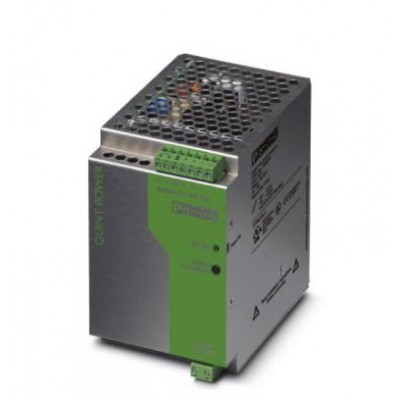

Преобразователи постоянного тока - QUINT-PS- 24DC/24DC/10 - 2866378

Описание

Преобразователь постоянного тока QUINT, регулирование в первичной цепи, вход: 24 В DC, выход: 24 В DC/10 A. Преобразователь постоянного тока QUINT 24 В / 10 А преобразует постоянное напряжение 18 ... 32 В в регулируемое стабилизированное выходное напряжение 24 В (выход с гальванической развязкой). Преобразователь постоянного тока обеспечивает подачу на нагрузку напряжения 24 В от источника с нерегулируемым и нестабилизированным постоянным напряжением 24 В: Нестабилизированное напряжение преобразуется на выходе в регулируемое напряжение в диапазоне 22,5 ... 28,5 В.
Гальваническая развязка обеспечивает надежное разделение имеющихся цепей постоянного тока. Корпус имеет очень малую ширину, составляющую всего 80 мм. Для контроля функционирования на выходе предусмотрен сухой контакт DC-OK, а также имеется встроенный светодиод.

Характеристики

eCl@ss
eCl@ss 4.0 27230209
eCl@ss 4.1 27230209
eCl@ss 5.0 27230209
eCl@ss 5.1 27230209
eCl@ss 6.0 27230209
eCl@ss 7.0 27230209
eCl@ss 8.0 27210901
eCl@ss 9.0 27210901
Environmental Product Compliance
China RoHS Период времени для применения по назначению (EFUP): 25 лет;
ETIM
ETIM 2.0 EC001039
ETIM 3.0 EC001039
ETIM 4.0 EC000599
ETIM 5.0 EC002046
ETIM 6.0 EC002046
UNSPSC
UNSPSC 11 39121004
UNSPSC 12.01 39121004
UNSPSC 13.2 39121041
UNSPSC 6.01 30211502
UNSPSC 7.0901 39121004
Активная часть
Индикация рабочего напряжения LED зел.
Воздушные пути и пути утечки
Напряжение 10 В
Входные данные
Входной предохранитель 25 A (инертного типа, внутренний)
Диапазон входных напряжений 18 В DC ... 32 В DC
Диапазон номинальных напряжений на входе 24 В DC
Диапазон частот DC 0 Гц
Номинальное напряжение на входе 24 В DC
Провалы напряжения в сети > 3 мс (24 В DC)
Выходные данные
активное ограничение тока прибл. 18 А
Возможность параллельного подключения да, резервирование и повышение мощности
Возможность последовательного подключения да
Время включения, типовое < 1 c
Диапазон настройки выходного напряжения (USet) 22,5 В DC ... 28,5 В DC (> 24 В DC, ограничение по постоянной мощности)
Защита от импульсных перенапряжений на выходе есть, предельно допустимое напряжение прибл. 35 В DC
Изменение хар-к 60 °C ... 70 °C (2,5 % / K)
Нагрузка, емкостная, максимальная неограниченно
Номинальный ток на выходе (IN) 10 A (-25 °C ... 60 °C)
Рассеиваемая мощность, без нагрузки, макс. < 2 Вт
Рассеиваемая мощность, номинальная нагрузка, макс. < 28 Вт
Рассогласование < 1 % (статическое изменение нагрузки 10 % ... 90 %)
< 2 % (динамическое изменение нагрузки 10 % ... 90 %)
< 0,1 % (отклонение входного напряжения ±10 %)
Ток длительной нагрузки ≤ 40 мА
Устойчивость к обратной связи 35 В DC
Контактная часть
Максимальное напряжение переключения ≤ 24 В DC
Общие сведения
MTBF (IEC 61709, SN 29500) > 500000 ч
Вес нетто 0,95 кг
Индикатор состояния Светодиодный индикатор "DC OK" зеленого цвета
КПД > 88 %
Монтажное положение горизонтальная DIN-рейка NS 35, EN 60715
Напряжения изоляции на входе / выходе 1 кВ (Выборочное исп.)
1,5 кВ (Типовое исп.)
Указания по монтажу присоединяемый: горизонтально 0 мм, вертикально 50 мм
Окружающие условия
Климатический класс 3K3 (согласно EN 60721)
Макс. допустимая отн. влажность воздуха (при эксплуатации) 95 % (При 25 °C, без выпадения конденсата)
Степень защиты IP20
Температура окружающей среды (хранение/транспорт) -40 °C ... 85 °C
Последовательный интерфейс
Выходная мощность 240 Вт
Потенциалы Axioline
Наименование защиты Защита от перенапряжений при переходных процессах
Потребляемый ток тип. 11,4 A (24 V)
Размеры
Высота 130 мм
Высота при альтернативном монтаже 130 мм
Глубина 125 мм
Глубина при альтернативном монтаже 83 мм
Резьба винтов M3
Ширина при альтернативном монтаже 122 мм
Релейные выходы: цепь активации
Описание выходов Uвых > 21,5 B: Максимальный сигнал
Стандарты и предписания
Вибрация (при эксплуатации) < 15 Гц, амплитуда ±2,5 мм (согласно МЭК 60068-2-6)
15 Гц ... 150 Гц, 2,3г, 90 мин.
Диапазон частот 80 МГц ... 2 ГГц
Напряженность проверочного поля 10 В/м
Помехоустойчивость EN 61000-6-2:2005
Разрешение на применение в судостроении DNV GL (EMC A), ABS
Разряд между контактами 8 кВ
Сертификация UL UL/C-UL, зарегистрированный UL 508
UL/C-UL, одобренный UL 60950-1
UL/C-UL зарегистрировано UL 1604, класс I, раздел 2, группы A, B, C, D
Стандарт - безопасная изоляция DIN VDE 0100-410
Стандарт - безопасность трансформаторов EN 61558-2-17
Стандарт - безопасные малые напряжения EN 60950-1 (SELV)
EN 60204 (PELV)
Стандарт - защита от поражения электрическим током, основные требования к безопасной разводке и изоляции цепей EN 50178
Стандарт - оснащение силового оборудования электронными средствами EN 50178/VDE 0160 (PELV)
Стандарт - электробезопасность EN 60950-1/VDE 0805 (БСНН)
Электромагнитная совместимость Соответствует Директиве по ЭМС 89/336/EWG
Технические данные
Температура окружающей среды (при эксплуатации) -25 °C ... 70 °C (> 60 °C изменение хар-к: 2,5 %/K)
Ширина 80 мм
Характеристики клемм
Длина снятия изоляции 7 мм
Мин. момент затяжки 0,5 Нм
Момент затяжки, макс. 0,6 Нм
Сечение гибкого проводника макс. 2,5 мм²
Сечение гибкого проводника мин. 0,2 мм²
Сечение жесткого проводника макс. 2,5 мм²
Сечение жесткого проводника мин. 0,2 мм²
Сечение провода AWG макс. 12
Сечение провода AWG мин. 24
Характеристики клемм, вход
Сечение проводника AWG, макс. 12
Сечение проводника AWG, мин. 24
Цифровые входы
Защитная цепь / модуль Варистор
Цифровые выходы
Выходное напряжение + 24 В DC
Наименование, выход при нормальном постоянном напряжении, активный
Электрические данные
Номинальное напряжение 24 В DC ±1 %
Электропитание
Импульс пускового тока < 20 A (стандартный (типовой))
Остаточная пульсация < 60 мB(ДА)
Монтажные характеристики
Тип подключения вставные винтовые клеммы
Эксплуатационные характеристики
Степень загрязнения 2
27 098 руб.
  • Производитель: Phoenix Contact
  • Артикул: 2866378
  • Наличие: Предзаказ
  • GTIN: 4017918987169
